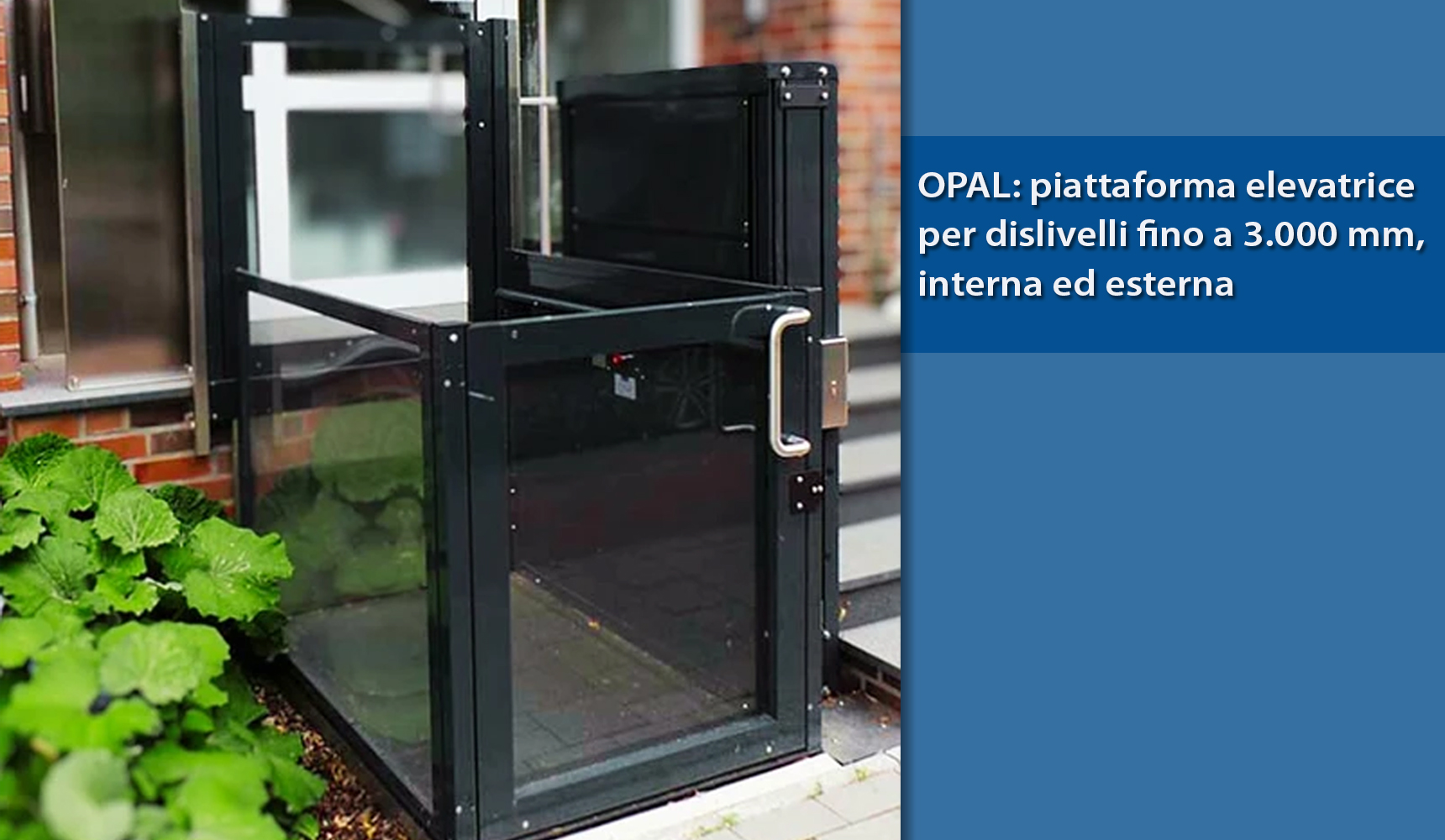

OPAL: piattaforma elevatrice con corsa fino a 3.000 mm, interna ed esterna
OPAL: piattaforma elevatrice per dislivelli fino a 3.000 mm, interna ed esterna
A cura di
Savaria Italia srl
OPAL: piattaforma elevatrice per dislivelli fino a 3.000 mm, interna ed esterna
Corsa, portata e configurazioni
La corsa massima è di 3.000 mm, quindi copre un interpiano tipico. La portata arriva a 340 kg e la velocità massima è di 0,045 m/s, con azionamento a vite senza fine.
La piattaforma è disponibile in quattro dimensioni utili (914 x 1.242, 914 x 1.394, 1.100 x 1.546 e 1.125 x 1.519 mm), così da adattare l'ingombro allo spazio effettivamente disponibile invece di imporre una misura unica. Il grado di protezione è IP 54 e le condizioni ambientali di servizio vanno da -10 °C a +40 °C, il che rende l'installazione esterna una configurazione prevista e non un adattamento.
L'involucro come scelta di progetto

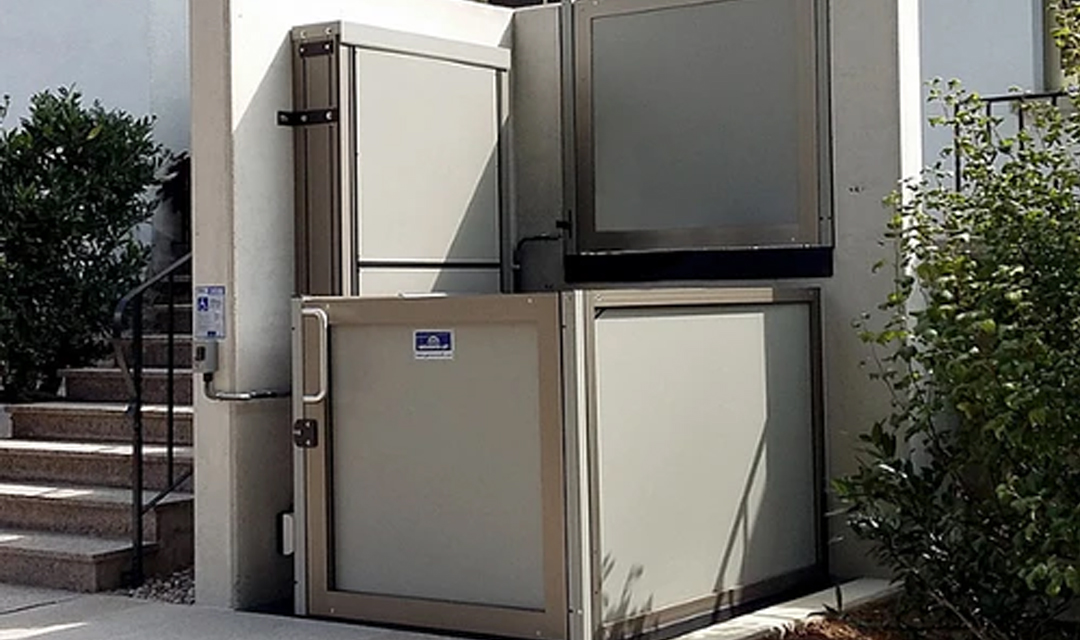

I montanti della struttura portante sono in estruso di alluminio anodizzato color champagne. La pannellatura di chiusura può essere in lamiera verniciata oppure in plexiglas trasparente o fumè: è la scelta che determina se l'impianto legge come un volume chiuso o come un elemento trasparente all'interno dello spazio.
La colorazione standard è una verniciatura a polveri Silver Moon Grey (RAL 7047). Le porte al piano sono a battente singolo in pannelli di lamiera verniciata, con apertura verso l'esterno e posizione di fermo a 90°. All'interno, corrimano Ø 38 mm applicato alla parete adiacente alla struttura portante e superficie calpestabile con vernice goffrata antiscivolo.
Sicurezza prescritta a capitolato
La voce di capitolato prevede interblocco elettromeccanico dell'apertura delle porte, fondello anti schiacciamento nella parte inferiore della piattaforma, sensore di sovraccarico, pulsanti di salita e discesa ad azione mantenuta, pulsante di arresto illuminato con segnale acustico e pulsanti di chiamata al piano su pulsantiere da parete con chiave di abilitazione.
Sono compresi nel prezzo anche il comando di sicurezza che consente di fermare la piattaforma in movimento da tutti i posti di comando, il limitatore di velocità che interviene prima che si superi 1,5 volte la velocità massima, l'interruttore differenziale ad alta sensibilità e le sicurezze elettriche a norme CEI con protezione dagli agenti atmosferici per l'installazione esterna.
Conformità dichiarata: direttiva macchine 2006/42/CE e direttiva EMC.
Il dettaglio che serve in fase di computo
La voce di capitolato esplicita cosa rientra nel prezzo e cosa va computato a parte, ed è la parte che conviene leggere prima di chiudere il quadro economico.
Restano esclusi, tra gli altri, la formazione del basamento e delle eventuali murature portanti laterali, l'esecuzione self-standing autoportante con fissaggio a pavimento, la motorizzazione dell'apertura cancelli, la colonnina porta pulsantiera di piano, l'indicatore digitale di piano, l'alimentazione permanente a batterie, le linee elettriche sotto traccia e le assistenze murarie.
Sono invece compresi il montaggio completo dell'impianto, il collaudo finale, la dichiarazione di conformità CE, le verifiche sull'idoneità dei supporti e sulla messa in bolla delle strutture preesistenti, i ponteggi interni fino a 3,5 m di altezza, la pulizia del vano e il trasporto delle macerie a discarica.
02

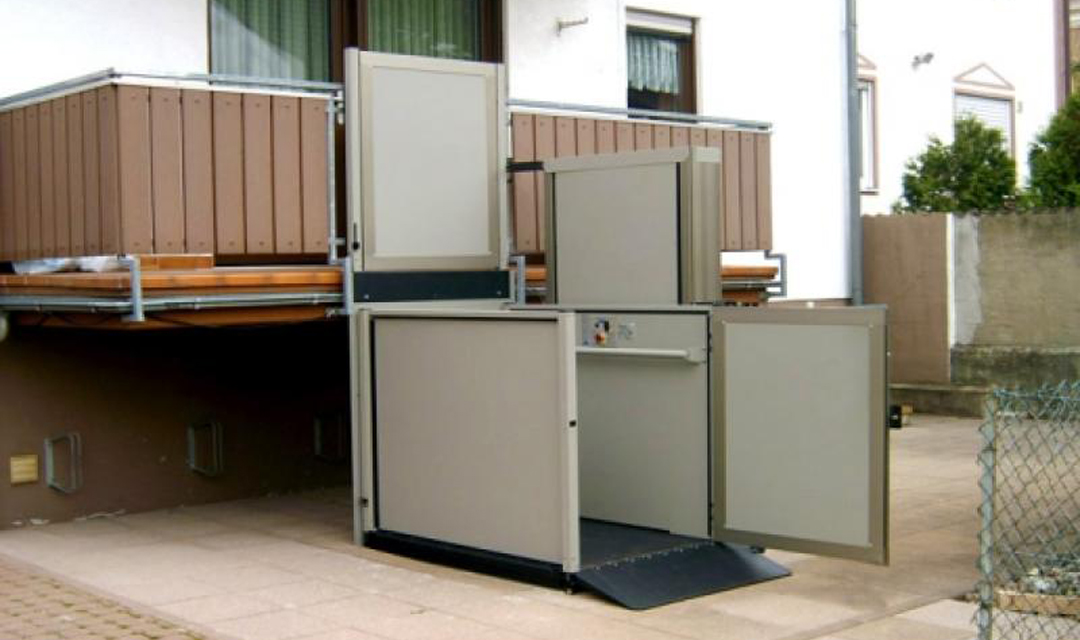

I montanti della struttura portante sono in estruso di alluminio anodizzato color champagne, mentre la pannellatura di chiusura può essere in lamiera verniciata oppure in plexiglas trasparente o fumè. È la scelta che determina se l'impianto viene letto come un volume chiuso o come un elemento trasparente all'interno dello spazio.
La colorazione standard è una verniciatura a polveri Silver Moon Grey (RAL 7047). Le porte al piano sono a battente singolo in pannelli di lamiera verniciata, con apertura verso l'esterno e posizione di fermo a 90°. All'interno, corrimano Ø 38 mm sulla parete adiacente alla struttura portante e superficie calpestabile con vernice goffrata antiscivolo.
03

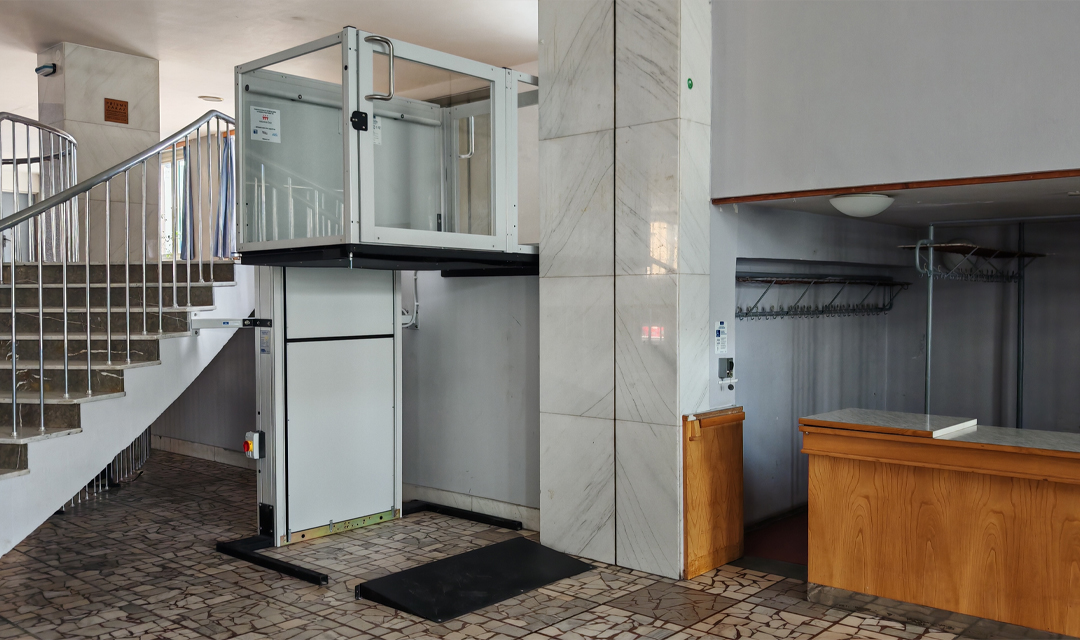

La voce di capitolato prevede interblocco elettromeccanico dell'apertura delle porte, fondello anti schiacciamento sotto la piattaforma, sensore di sovraccarico, pulsanti di salita e discesa ad azione mantenuta, pulsante di arresto illuminato con segnale acustico e chiamata al piano con chiave di abilitazione. Sono compresi il comando che consente di fermare la piattaforma da tutti i posti di comando, il limitatore di velocità che interviene prima di 1,5 volte la velocità massima e l'interruttore differenziale ad alta sensibilità. Conformità alla direttiva macchine 2006/42/CE.
Restano esclusi dal prezzo, tra gli altri, la formazione del basamento e delle eventuali murature portanti laterali, l'esecuzione self-standing autoportante, la motorizzazione dell'apertura cancelli e le assistenze murarie: voci da computare separatamente in fase di quadro economico.
