AZENGAR® 3R ZINC® FAC AA

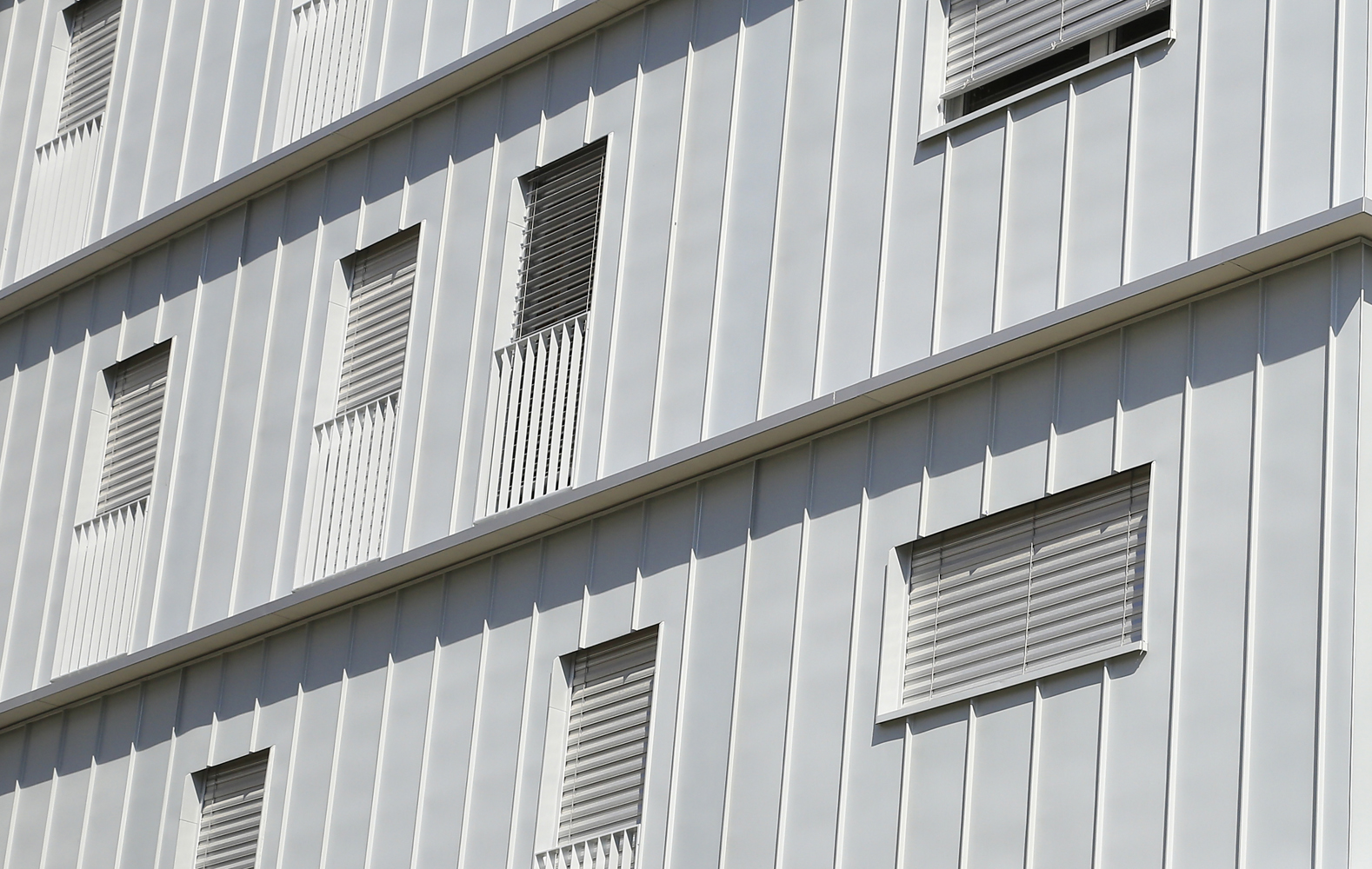

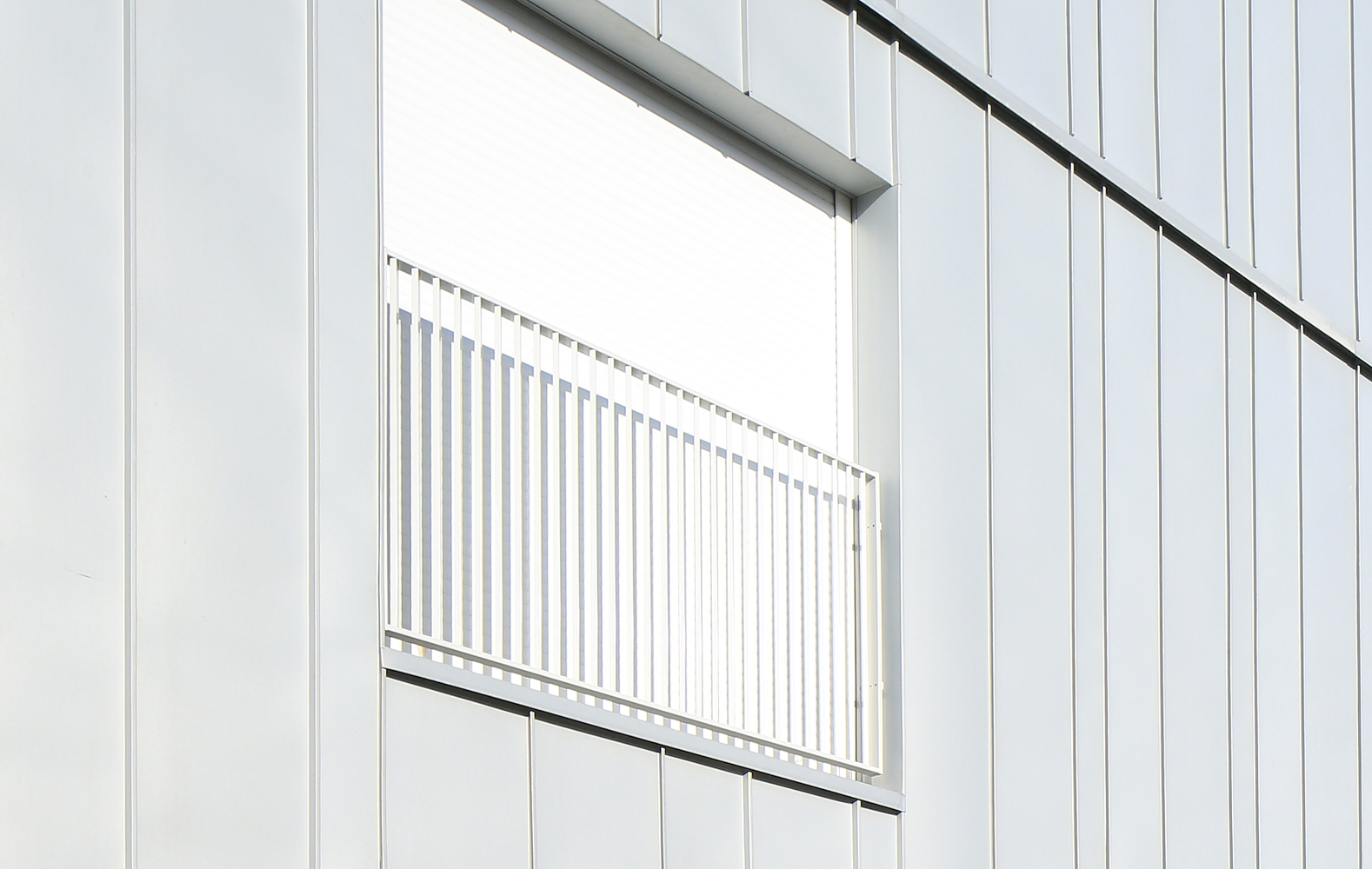

Facciata ventilata in aggraffatura angolare VMZINC® AZENGAR® 3R ZINC® FAC AA in laminato in lega di zinco-titanio, esteticamente grezzo e rugoso dalle sfumature di grigio chiaro, con marchiatura continua nel rispetto della norma UNI EN 988, a completa tenuta all’acqua, adatta per qualsiasi geometria progettuale.
Fornitura e posa di facciata metallica ventilata AZENGAR® 3R ZINC® FAC AA, in lamiera in lega di zinco-titanio, esteticamente grezzo e rugoso dalle sfumature di grigio chiaro, con laccatura anticorrosione sulla faccia inferiore, ottenuta in produzione tramite apposito processo di fosfatazione, con marchiatura continua certificante le sue qualità e caratteristiche nel rispetto della normativa UNI EN 988 a completa tenuta all’acqua, adattabile a qualsiasi geometria progettuale, composta da lastre di larghezza 500 mm (interasse max aggraffature 430 mm) posati con la tecnica della aggraffatura ad angolo con singola piega a 90° (ottenibile previa profilatura a macchina delle lamiere di zinco-titanio e giuntate mediante macchina aggraffatrice automatica e/o pinze speciali di serraggio) e con fissaggio, tramite clips fisse e scorrevoli in acciaio inox (nascoste all’interno delle aggraffature), all’assito sottostante con l’ausilio di viti autofilettanti in acciaio inox.
Il prodotto rispetta le seguenti caratteristiche tecnico-prestazionali ed applicative peculiari > tipologia finitura laminato: esteticamente grezzo e rugoso dalle sfumature di grigio chiaro; coordinate tricromatiche all’origine: Y*24±1-x=y=0,33; spessore laminato: 0,8 mm; sviluppo laminato: 500 mm; interasse aggraffature: 430 mm; spessore clips in acciaio inox: 0,4 mm; interasse max. clips: 330 mm; lunghezza pannelli: max. 4 m (posa verticale), max. 6 m (posa orizzontale); altezza giunto aggraffato: 25 mm; tipologia di supporto autorizzato: tavolato in legno compatibile con lo zinco titanio, membrana tridimensionale Delta VMZINC® (consente la micro-ventilazione e separa da materiali incompatibili con lo zinco titanio); geometria delle facciate: qualsiasi forma; tipologia di clima: qualsiasi; norme di riferimento: UNI EN 988 - stabilisce i requisiti per i prodotti laminati piani di lega zinco-rame-titanio utilizzati nell’edilizia, UNI 10372:2023 coperture discontinue - istruzioni per la progettazione, l’esecuzione e la manutenzione di coperture realizzate con elementi metallici in lastre, UNI 11018-1:2023 - norma quadro sulle facciate ventilate; dimensione minima camera d’aria: 20 mm; ph assito in legno: 5-7; essenze in legno compatibili: abete, abete rosso, pino silvestre, pioppo; giunti di dilatazione tra tavole in legno: 5-10 mm; larghezza minima delle tavole in legno: 100 mm; spessore medio tavole in legno; 12-25 mm; tolleranza spessore tavole in legno: max. 2 mm; peso zinco posato aggraffato: 6,5 kg/m² (sp. 0,8 mm); peso zinco + tavolato 25 mm: 19 kg/m²; materiali da contatto compatibili: alluminio, acciaio zincato, acciaio inox, piombo; nr. clips/m²: 6 per sviluppo lamiera 500 mm; tipologia giunto trasversale (posa verticale aggraffatura): a doppio aggancio, semplice da 60 mm; tipologia giunto trasversale (posa orizzontale aggraffatura): a doppio aggancio, semplice da 60 mm, a bandella piatta; distanza max. clips. 400 mm; distanza max. clips al perimetro: 200 mm (fissaggio minimo per le prime 4 file).
Le lavorazioni devono attenersi scrupolosamente al progetto esecutivo e alle disposizioni tecniche del Direttore dei Lavori o della Committenza, conformandosi nella loro realizzazione, a tutte le prescrizioni contenute contrattualmente nel capitolato d'appalto.
Sono esclusi dal prezzo la membrana impermeabile altamente traspirante autoestinguente perfettamente fissata e sigillata, lo strato separatore strutturato anti-condensa inserito sopra la pannellatura lignea,  l’isolamento termo-acustico a doppio strato incrociato inserito tra i listelli verticali in legno o in profili di alluminio e fissato con appositi tasselli a fungo compatibili con la tipologia strutturale, mentre sono compresi nel prezzo la fornitura dei materiali a piè d'opera, il trasporto con carico in alto, i rilievi preventivi delle facciate, la verifica preventiva della perfetta regolarità ed uniformità della superficie sulla quale verranno posati i singoli materiali facenti parte del sistema, il tracciamento geometrico con segnatura degli assi verticali o orizzontali e dei punti di ancoraggio in base al calcolo statico dell’azione del vento e all’interasse dei pannelli metallici, l’installazione della sottostruttura in legno di abete (fissaggio dei magatelli primari verticali o orizzontali ancorati meccanicamente al supporto retrostante tramite staffe o tasselli specifici che attraversano i pannelli termoisolanti) o in alluminio (fissaggio dei profili a L o a T verticali o orizzontali mediante staffe a L dimabili in alluminio), la correzione manuale dei fuori piombo inserendo spessori calibrati sotto i listelli in legno o mediante allineamento millimetrico con regolazione telescopica dei montanti in alluminio prima del serraggio definitivo delle viti, l’installazione di griglie anti-intrusione composta da profili metallici asolati microforati anti-insetto posizionate nelle aperture di transito dell’aria, il fissaggio meccanico del tavolato continuo in legno di abete grezzo con spessore nominale 25 mm posato ortogonalmente rispetto all’andamento dei profili o dei listelli della sottostruttura, la pulizia del tavolato in legno da tracce di intonaco, chiodi o altro, la verifica della compatibilità dell’assito in legno con il laminato in lega di zinco-titanio, il controllo che vi sia uno spazio di almeno 5 mm tra le tavole in legno a garanzia della presenza di ventilazione della sottofaccia del laminato in zinco titanio, la verifica che le tavole in legno non presentino differenze di quota tra loro oltre i 2 mm per evitare eventuali deformazioni nella lamiera in zinco titanio, la posa delle lastre in laminato di zinco-titanio AZENGAR® 3R ZINC® mediante il sistema dell’aggraffatura in verticale, orizzontale o in diagonale (profilatura a macchina delle lamiere di zinco-titanio assemblate con giunto ad aggraffatura standard) con fissaggio al piano di appoggio tramite speciali linguette in acciaio inox fisse e scorrevoli saldamente fissate all’assito tramite viti autoperforanti (numero minimo fissaggi conforme alla norma UNI 10372) e posizionate all’interno dell’aggraffatura (a garanzia della resistenza meccanica, del fissaggio globale della facciata e anche di una libera dilatazione del laminato), la fornitura e posa di copertine di testa in laminato AZENGAR® 3R ZINC® prepatinato grigio chiaro (spessore 0,8 mm) sagomate, piegate e ancorate con supporti in acciaio zincato di opportuna sagoma e dimensioni, la fornitura e posa di scossaline di piede in laminato AZENGAR® 3R ZINC® prepatinato grigio chiaro (spessore 0,8 mm) opportunamente forate per il passaggio dell’aria con supporti in acciaio zincato, la fornitura e posa di imbotti finestre e porte in laminato AZENGAR® 3R ZINC® prepatinato grigio chiaro (spessore 0,8 mm) sagomate, piegate e ancorate con supporti in acciaio zincato di opportuna sagoma e dimensioni, la verifica da parte della D.LL. che gli interventi di montaggio siano eseguiti esclusivamente da personale specializzato ed autorizzato, l'adattamento dell'intero sistema ad eventuali aperture, nicchie, sporgenze, la realizzazione di aperture per l'attraversamento di corpi speciali, i ponteggi interni ed esterni fino ad un'altezza di 3,50 mt, tutti gli oneri connessi con l'installazione e la gestione fino all'ultimazione lavori, tutte le prestazioni e somministrazioni occorrenti fino al collaudo finale, i materiali accessori e di consumo, la minuteria e gli sfridi senza che questi vengano compensati a parte, gli oneri per le preventive prove di qualità di tutti i materiali forniti, la consegna completa della documentazione tecnica del prodotto, le opere provvisionali, la pulizia della zona oggetto dell'intervento con l'asportazione di detriti e materiali di risulta, il trasporto delle macerie al piano di carico con lo sgombero e trasporto alle pubbliche discariche, i corrispettivi per diritti di discarica, nonché ogni altra prestazione accessoria occorrente per eseguire l'opera a regola d'arte.
