PIGMENTO® FAC DOGHE

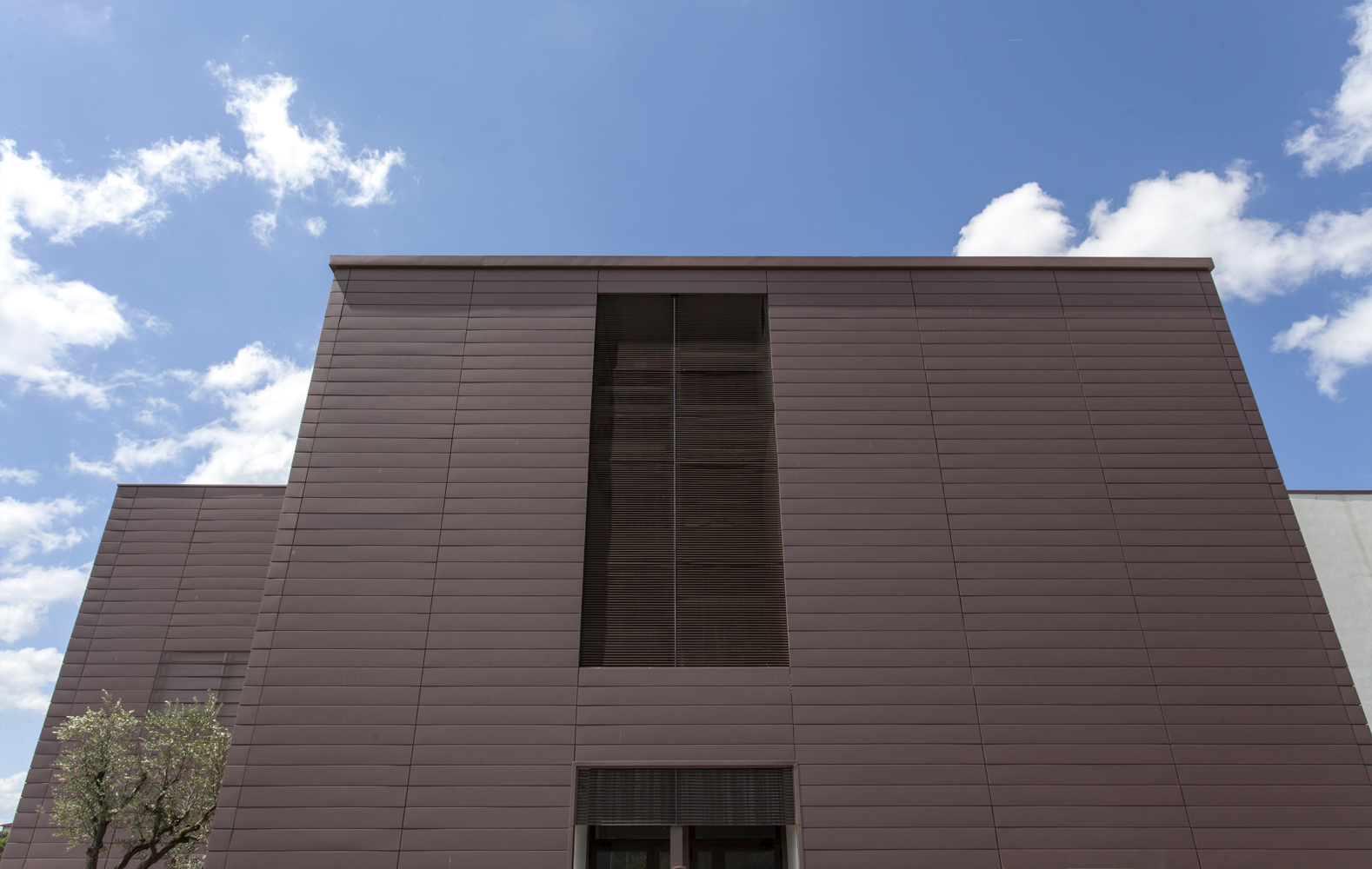

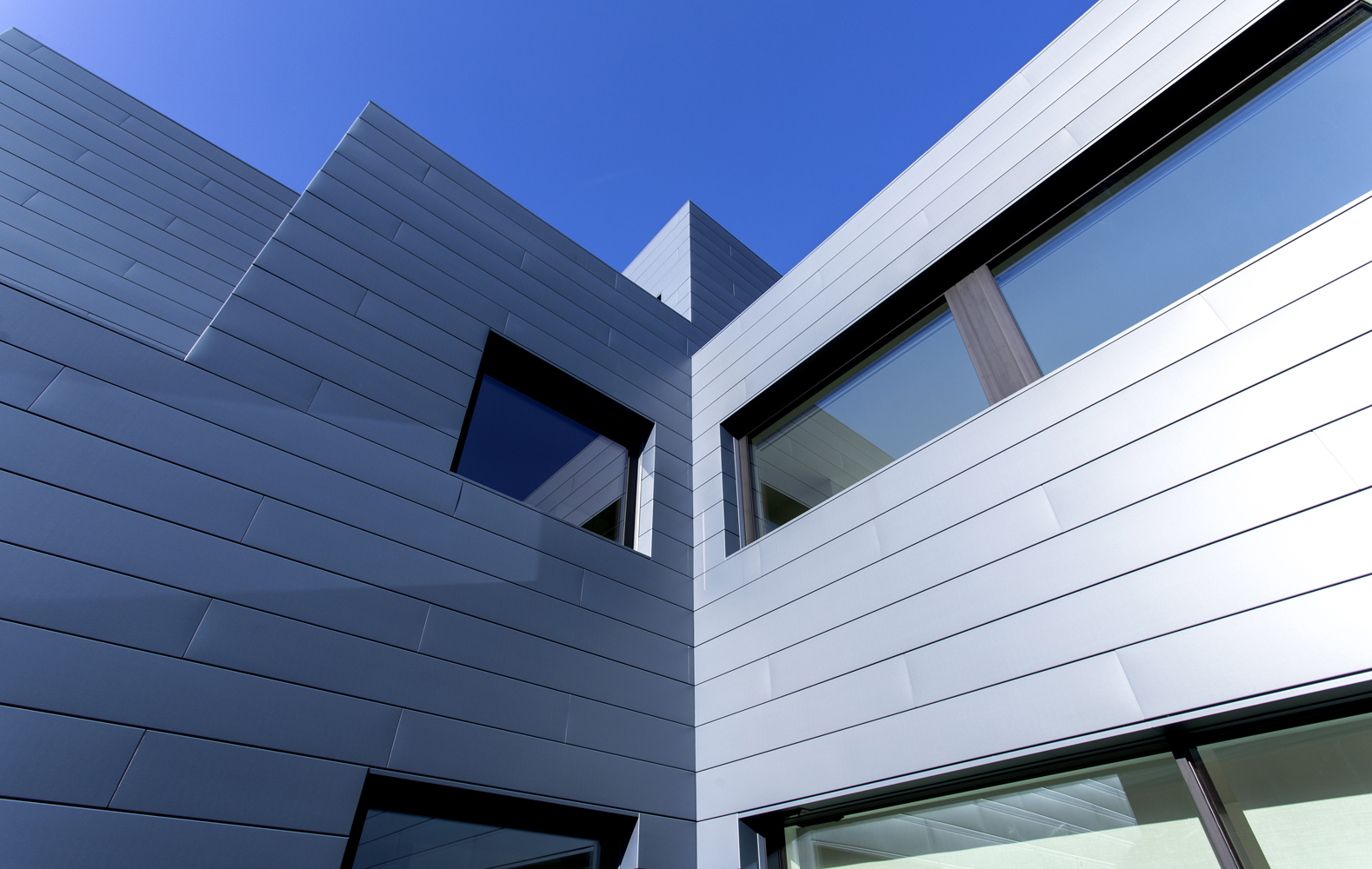

Facciata ventilata in pannelli a doghe VMZINC® PIGMENTO® FAC DOGHE in laminato in lega di zinco-titanio prepatinato grigio chiaro con sfumatura di color rosso, marrone, verde o blu e marchiatura continua nel rispetto della norma UNI EN 988, a completa tenuta all’acqua, adatta per qualsiasi geometria progettuale.
Fornitura e posa di facciata metallica ventilata PIGMENTO® FAC DOGHE, in lamiera di zinco titanio prepatinata grigio chiaro, con sfumatura di color rosso, marrone, verde o blu, ottenuta in produzione tramite apposito processo di fosfatazione, con marchiatura continua certificante le sue qualità e caratteristiche nel rispetto della normativa UNI EN 988 a completa tenuta all’acqua, adattabile a qualsiasi geometria progettuale, composta da sottostruttura in metallo (composta da barre in acciaio zincato o in alluminio e da staffe a squadra) o in legno (composta da listelli lignei con essenza compatibile con lo zinco titanio e staffe a squadra in acciaio zincato regolabili o fisse) fissata alla struttura portante ortogonalmente al senso di posa del rivestimento in doghe con tasselli meccanici a  espansione o tasselli chimici/prolungati in nylon e viti autoperforanti in acciaio inox o rivetti strutturali, da pannelli a doghe posati orizzontalmente o verticalmente a interassi prestabiliti (300, 250 o 200 mm), fissati tramite speciali linguette in acciaio inox VM ZINC a scorrimento e saldamente fissate alle barre in alluminio tramite viti autoforanti compatibili con la tipologia della sottostruttura.
Il prodotto rispetta le seguenti caratteristiche tecnico-prestazionali ed applicative peculiari > tipologia finitura laminato: prepatinato grigio chiaro con sfumatura di color rosso, marrone, verde o blu; pigmenti impiegati: rosso terra, marrone corteccia, verde lichene o blu cenere; coordinate tricromatiche all’origine: Y*24±1-x=y=0,33; spessore laminato: 1 mm; lunghezza pannelli: da 0,5 a 6 m (max. 3 m per controsoffitti); lunghezza pannelli con eclisse: 3,6 m; altezza fughe:  da 3 a 20 mm; interasse aggraffature: 24 mm (standard), 8 e 35 mm (fuori standard); interasse / peso modulo: 200 mm/11,18 kg, 250 mm/10,40 kg, 300 mm/9,85 kg; profondità pannelli: 24 mm (interasse 200 mm), 8-35 mm (interasse 250 e 300 mm); supporti autorizzati: orditura in legno o metallo; tipi di facciate: facciate verticali e controsoffitti piani, facciate verticali a botte (solo doghe posa verticalmente); condizioni particolari: controsoffitto con interasse di 200 o 250 mm, lunghezza max. del pannello di 3 m e interassi di fissaggio di max. 400 mm; lunghezza max. del pannello in clima di montagna (altitudine > 900 m s.l.m.): 4 m; geometria delle facciate: qualsiasi forma; tipologia di clima: qualsiasi; norme di riferimento: UNI EN 988 - stabilisce i requisiti per i prodotti laminati piani di lega zinco-rame-titanio utilizzati nell’edilizia, UNI 10372:2023 coperture discontinue - istruzioni per la progettazione, l’esecuzione e la manutenzione di coperture realizzate con elementi metallici in lastre, UNI 11018-1:2023 - norma quadro sulle facciate ventilate; dimensione minima camera d’aria: 20 mm.
Le lavorazioni devono attenersi scrupolosamente al progetto esecutivo e alle disposizioni tecniche del Direttore dei Lavori o della Committenza, conformandosi nella loro realizzazione, a tutte le prescrizioni contenute contrattualmente nel capitolato d'appalto.
Sono esclusi dal prezzo la membrana impermeabile altamente traspirante autoestinguente perfettamente fissata e sigillata, l’isolamento termo-acustico a doppio strato incrociato inserito tra i listelli verticali in legno o in profili di alluminio e fissato con appositi tasselli a fungo compatibili con la tipologia strutturale, mentre sono compresi nel prezzo la fornitura dei materiali a piè d'opera, il trasporto con carico in alto, i rilievi preventivi delle facciate, la verifica preventiva della perfetta regolarità ed uniformità della superficie sulla quale verranno posati i singoli materiali facenti parte del sistema, il tracciamento geometrico con segnatura degli assi verticali o orizzontali e dei punti di ancoraggio in base al calcolo statico dell’azione del vento e all’interasse dei pannelli metallici, l’installazione della sottostruttura in legno di abete (fissaggio dei magatelli primari verticali o orizzontali ancorati meccanicamente al supporto retrostante tramite staffe o tasselli specifici che attraversano i pannelli termoisolanti) o in alluminio (fissaggio dei profili a L o a T verticali o orizzontali mediante staffe a L dimabili in alluminio o in acciaio zincato), la correzione manuale dei fuori piombo inserendo spessori calibrati sotto i listelli in legno o mediante allineamento millimetrico con regolazione telescopica dei montanti in alluminio prima del serraggio definitivo delle viti, l’installazione di griglie anti-intrusione composta da profili metallici asolati microforati anti-insetto posizionate nelle aperture di transito dell’aria, il fissaggio dei profili a doghe direttamente alla sottostruttura attraverso viti autofilettanti (al di fuori della parte fissa i profili vengono posati tramite clips a scorrimento in acciaio inox di 0,5 mm di spessore che consentono la dilatazione e la contrazione dello zinco), la creazione di una camera di ventilazione dello spessore minimo di 20 mm (per le doghe posate in orizzontale o nei casi in cui la ventilazione in spessore del pannello fosse impedita) tra l’isolante o il muro della struttura e il profilo a doghe, la creazione di un giunto tra i pannelli verticali e orizzontali mediante la realizzazione di una scossalina orizzontale coprente di 30 mm i pannelli posti nella parte bassa, la fornitura e posa di copertine di testa in laminato PIGMENTO® prepatinato grigio chiaro (spessore 0,8 mm) sagomate, piegate e ancorate con supporti in acciaio zincato di opportuna sagoma e dimensioni, la fornitura e posa di scossaline di piede in laminato PIGMENTO® prepatinato grigio chiaro (spessore 0,8 mm) opportunamente forate per il passaggio dell’aria con supporti in acciaio zincato, la fornitura e posa di imbotti finestre e porte in laminato PIGMENTO® prepatinato grigio chiaro (spessore 0,8 mm) sagomate, piegate e ancorate con supporti in acciaio zincato di opportuna sagoma e dimensioni, la verifica da parte della D.LL. che gli interventi di montaggio siano eseguiti esclusivamente da personale specializzato ed autorizzato, l'adattamento dell'intero sistema ad eventuali aperture, nicchie, sporgenze, la realizzazione di aperture per l'attraversamento di corpi speciali, i ponteggi interni ed esterni fino ad un'altezza di 3,50 mt, tutti gli oneri connessi con l'installazione e la gestione fino all'ultimazione lavori, tutte le prestazioni e somministrazioni occorrenti fino al collaudo finale, i materiali accessori e di consumo, la minuteria e gli sfridi senza che questi vengano compensati a parte, gli oneri per le preventive prove di qualità di tutti i materiali forniti, la consegna completa della documentazione tecnica del prodotto, le opere provvisionali, la pulizia della zona oggetto dell'intervento con l'asportazione di detriti e materiali di risulta, il trasporto delle macerie al piano di carico con lo sgombero e trasporto alle pubbliche discariche, i corrispettivi per diritti di discarica, nonché ogni altra prestazione accessoria occorrente per eseguire l'opera a regola d'arte.
