Impianti di riscaldamento e raffrescamento

CD-10i - 31103 / 31104

Impianti di riscaldamento e raffrescamento

CD-10i - 31103 / 31104

Sistema di raffrescamento e riscaldamento radiante a soffitto Wavin Mod. CD-10i cod. 31103/31104, dimensioni 1.000/2.000 x 1.200 x 45 (h) mm, costituito da rivestimento in cartongesso (15 mm) con tubo PE-RT tipo II, accoppiato con pannello in poliestere EPS 200 (30 mm).

Caratteristiche tecnico-prestazionali

• PANNELLO CD-10i > larghezza: 1.200 mm; lunghezza: 1.000, 1.200 mm; spessore totale: 45 mm; peso: 13 kg/m²; numero circuiti per pannello: 1-2; lunghezza circuiti: 22 m; contenuto d’acqua per pannello: 0,95, 1,89 l.
• RIVESTIMENTO > materiale: cartongesso; spessore: 15 mm; resistenza a flessione longitudinale: 650 N (EN 520); resistenza a flessione trasversale: 250 N (EN 520); conduttività termica: 0,21 W/mK; classe di reazione al fuoco: A2 s1-d0 (EN 13501)
• ISOLANTE > materiale: poliestere; colore: bianco; spessore: 30 mm; resistenza alla compressione al 10% di schiacciamento: 200 kPa; conduttività termica: 0,035 W/mK; resistenza termica: 0,85 m²K/W; classe di reazione al fuoco: E (DIN 4120)
• TUBO > materiale: PE-RT; nr. strati: 5; tipo: II; colore: nero; dimensioni: 10x1,3 mm; conduttività termica: 0,40 W/mK; contenuto acqua: 0,043 l/m
• Normative di riferimento: UNI EN 1264, UNI EN 11855:2015, UNI EN 14240, UNI EN 14037:2016

Wavin Italia SpA Apri scheda

CD-4 - 65100-65280

Impianti di riscaldamento e raffrescamento

CD-4 - 65100-65280

Sistema di raffrescamento e riscaldamento radiante a soffitto Wavin Mod. CD-4 cod. 65100-65280, dimensioni 1.000/2.800 x 400 x 35 (h) mm, completo di tubazione multistrato preisolata in PE-RT tipo II e isolamento termico in poliestere.

Caratteristiche tecnico-prestazionali

• pannello radiante prefabbricato a secco con lunghezze variabili
• tubo multistrato in PE-RT tipo II (diam. 16 mm, cod. 811516 e diam. 20 mm cod. 811520), stabilizzato, ad elevata plasticità e resistenza alle alte temperature
• profili metallici per la trasmissione del calore
• dimensioni pannello: 1.000-2.800 x 400 x 35 (H) mm
• classe di reazione al fuoco: B-s1, d0 (EN 13501-1)
• materiale isolante: poliestere, colore: bianco, spessore: 30 mm
• conduttività termica materiale isolante: 0,038 W/mK
• materiale tubazione: polietilene espanso a cellule chiuse (senza CFC) a 5 strati
• dimensioni tubo: 10x1,3 mm
• classe di applicazione tubo: 5/6 bar (ISO 10508)

Wavin Italia SpA Apri scheda

DRY

Impianti di riscaldamento e raffrescamento

DRY

Sistema di raffrescamento e riscaldamento radiante a secco a pavimento Wavin Mod. DRY cod. 101409, dimensioni 1.200 x 750 x 26 (h) mm, completo di tubazione multistrato preisolata in PE-RT tipo II.

Caratteristiche tecnico-prestazionali

• per la realizzazione di sistemi a secco senza massetto, con limitato spessore utile o limitato peso sopportabile
• pannello radiante DRY prodotto per stampaggio, in polistirene espanso sinterizzato, CE secondo UNI EN 13165
• esente da riciclato e gas freon, a ritardata propagazione di fiamma - Euroclasse E di reazione al fuoco secondo UNI EN 13501-1
• pannello rivestito da una lamina di alluminio con scanalature (interasse 15 cm) predisposte per l’inserimento di un tubo da 16 mm di diametro
• materiale: EPS 300 (EN 13163)
• spessore (H): 26 (± 2) mm - EN 823; spessore minimo di isolamento: 25/40 (± 2) mm - EN 823
• resistenza a compressione al 10% di deformazione: ≥ 300 kPa (EN 824)
• stabilità dimensionale (prova 48 h, a 70 °C con 90% U.R.: ≤ 1% (EN 1604)
• conduttività termica dichiarata: 0,032 W/mK (EN 12667)
• densità apparente: 40 kg/m³

Wavin Italia SpA Apri scheda

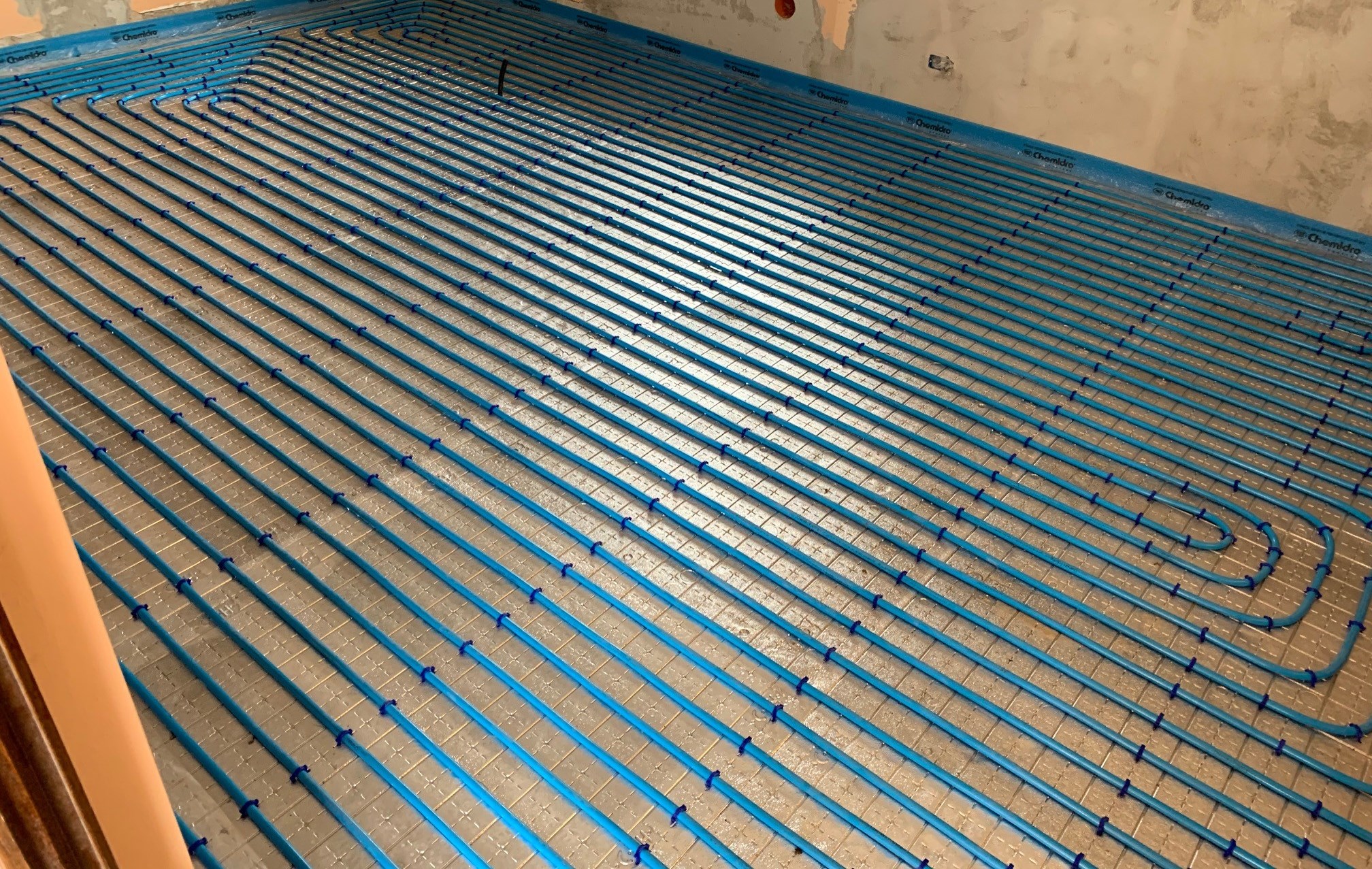

MASTER ULTRA

Impianti di riscaldamento e raffrescamento

MASTER ULTRA

Sistema di raffrescamento e riscaldamento radiante a pavimento Wavin Mod. MASTER ULTRA, con pannello piano in EPS 200 a conducibilità termica migliorata, dimensioni 1.200 x 600 x 23/39 (h) mm, completo di tubazione multistrato preisolata in PE-RT tipo II o PE-Xa stabilizzata.

Caratteristiche tecnico-prestazionali

• pannello radiante piano MASTER ULTRA composto da lastra piana prodotta per stampaggio in polistirene espanso sinterizzato a conducibilità termica migliorata
• provvisto superficialmente di un robusto film dello spessore di 0,15 mm in polistirene accoppiato a caldo in un’unica struttura omogenea e compatta, con impronte guida in bassorilievo per facilitare le operazioni di posa del tub
• materiale: EPS 200 (EN 13163)
• lunghezza utile: 1.200 (± 7) mm - EN 822; larghezza utile: 600 (± 4) mm - EN 822; spessore (H): 23/39 (± 2) mm - EN 823
• resistenza a compressione al 10% di deformazione: ≥ 200 kPa (EN 826)
• resistenza al vapore d’acqua (µ): 40-100 (EN 12086)
• conduttività termica dichiarata: 0,031 W/mK (EN 12667)
• resistenza termica dichiarata (RD): 0,75/1,25 m²K/W (EN 12667, EN 1264-3)
• reazione al fuoco: Euroclasse E (UNI EN 13501-1)
• massa superficiale: 0,69/1,17 kg/m²

Wavin Italia SpA Apri scheda

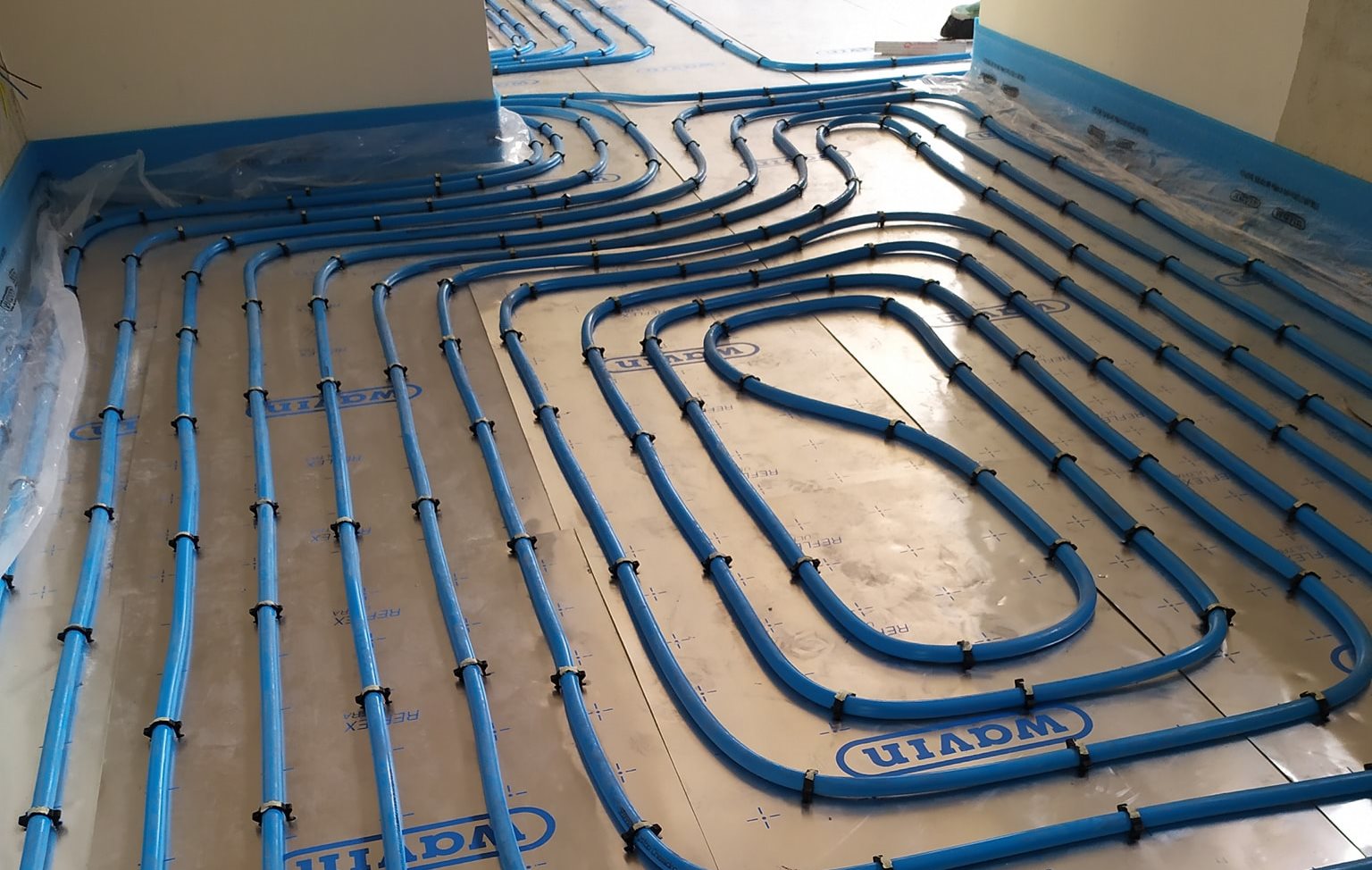

REFLEX ULTRA

Impianti di riscaldamento e raffrescamento

REFLEX ULTRA

Sistema di raffrescamento e riscaldamento radiante a pavimento Wavin Mod. REFLEX ULTRA, con lastra di alluminio accoppiata con pannello retrostante in EPS 200 additivato con grafite, dimensioni 1.000 x 500 x 10/23/39/46 (h) mm, completo di tubazione multistrato preisolata in PE-RT tipo II o PE-Xa stabilizzata.

Caratteristiche tecnico-prestazionali

• composto da lastra in speciale lega di alluminio (dello spessore di 0,3 mm a garanzia di una migliore diffusione del calore) accoppiata con pannello retrostante in polistirene espanso sinterizzato additivato con grafite (CE secondo UNI EN 13163, esente da riciclato e gas freon, a ritardata propagazione di fiamma - Euroclasse E di reazione al fuoco secondo UNI EN 13501-1)
• materiale: EPS 200 (EN 13163)
• lunghezza utile: 1.000 (± 6) mm - EN 822; larghezza utile: 500 (± 3) mm - EN 822; spessore (H): 10/23/39/46 (± 2) mm - EN 823
• spessore minimo di isolamento: 10/23/39/46 (± 2) mm - EN 823
• resistenza a compressione al 10% di deformazione: ≥ 200 kPa (EN 826)
• resistenza al vapore d’acqua (µ): 40-100 (EN 12086)
• conduttività termica dichiarata: 0,031 W/mK (EN 12667)
• resistenza termica dichiarata (RD): 0,30/0,75/1,25/1,50 m²K/W (EN 12667, EN 1264-3)
• reazione al fuoco: Euroclasse E (UNI EN 13501-1)
• massa superficiale: 0,30/0,69/1,17/1,38 kg/m²

Wavin Italia SpA Apri scheda

RENOVA TRIO

Impianti di riscaldamento e raffrescamento

RENOVA TRIO

Sistema di raffrescamento e riscaldamento radiante ribassato a pavimento Wavin Mod. RENOVA TRIO cod. 101667/101668/101669, dimensioni 1.400 x 800 x 23/42/58 (h) mm, completo di tubazione multistrato preisolata in PE-RT tipo II.

Caratteristiche tecnico-prestazionali

• per la realizzazione di massetti speciali a spessori ridotti ad elevato modulo elastico ed elevata resistenza a flessione
• sistema composto da:
• - pannello radiante costituito da foglia in plastica rigida dotata di speciali nocche triangolari sagomate
• - pannello retrostante in EPS bianco marcato CE
• esente da riciclato e gas freon, a ritardata propagazione di fiamma - Euroclasse E di reazione al fuoco secondo UNI EN 13501-1
• - tubo multistrato POLYSTOP ad elevata plasticità e resistenza alle alte temperature con certificazione secondo ISO 21003 con classe di applicazione 4/8 bar
• costituito da uno strato interno in PE-RT di seconda generazione in polietilene per alte temperature di tipo II, uno strato intermedio in lega di alluminio particolarmente morbida e studiata appositamente per tubi per impianti radianti, strato di protezione esterno in PE-RT di seconda generazione, uniti insieme tra loro da due ulteriori strati di collante
• - tubo multistrato POLYSTOP BASIC ad elevata resistenza alle alte temperature, prodotto in conformità a ISO 21003 con classe di applicazione 4/10 bar
• costituito da uno strato interno in PE-RT di seconda generazione in polietilene per alte temperature di tipo II, uno strato intermedio in lega di alluminio ed uno strato di protezione esterno in PE-RT di seconda generazione, uniti insieme tra loro da due ulteriori strati di collante

Wavin Italia SpA Apri scheda

RUN

Impianti di riscaldamento e raffrescamento

RUN

Sistema di raffrescamento e riscaldamento radiante ribassato a pavimento Wavin Mod. RUN, costituito da pannello in poliestere MAT RUN (sp. 2 mm) e tubazione multistrato preisolata in PE-Xa.

Caratteristiche tecnico-prestazionali

• per la realizzazione di massetti speciali a spessori ridotti ad elevato modulo elastico ed elevata resistenza a flessione
• completo di:
• - materassino radiante preassemblato preformato a rotolo MAT RUN in poliestere da 2 mm di spessore con strato inferiore adesivizzato, adatto per interventi di ristrutturazione con massetti ribassati
• materiale: fibra sintetica in poliestere con adesivo
• spessore (H): 2 (± 2) mm - EN 823
• densità apparente: 150 kg/m³
• - tubo POLYRUN in PE-Xa 5 strati (PE-Xa/EVOH/PE-RT) del diametro di 16 mm con Velcro
• materiale: PE-Xa; diametro esterno: 16 mm; diametro interno: 13 mm; spessore tubo: 1,5 mm
• conducibilità termica: 0,35 W/mK
• raggio minimo di curvatura: 80 mm; contenuto d’acqua: 0,133 l/m

Wavin Italia SpA Apri scheda

RUN ULTRA

Impianti di riscaldamento e raffrescamento

RUN ULTRA

Sistema di raffrescamento e riscaldamento radiante ribassato a pavimento Wavin Mod. RUN ULTRA, costituito da pannello in EPS 150 additivato con grafite e tubazione multistrato preisolata in PE-Xa.

Caratteristiche tecnico-prestazionali

• per la realizzazione di massetti speciali a spessori ridotti ad elevato modulo elastico ed elevata resistenza a flessione
• materiale: EPS 150 (EN 13163)
• lunghezza utile: 10.000 (± 60) mm - EN 822; larghezza utile: 1.000 (± 6) mm - EN 822; spessore (H): 25/40 (± 2) mm - EN 823
• spessore minimo di isolamento: 25/40 (± 2) mm - EN 823
• stabilità dimensionale (prova a 23 °C con 50% U.R.): ≤ 0,2% (EN 1603)
• resistenza al vapore d’acqua (µ): 20-40 (EN 12086)
• conduttività termica dichiarata: 0,030 W/mK (EN 12667)
• resistenza termica dichiarata (RD): 0,80/1,30 m²K/W (EN 12667)
• reazione al fuoco: Euroclasse E (UNI EN 13501-1)
• densità apparente: 23 kg/m³

Wavin Italia SpA Apri scheda

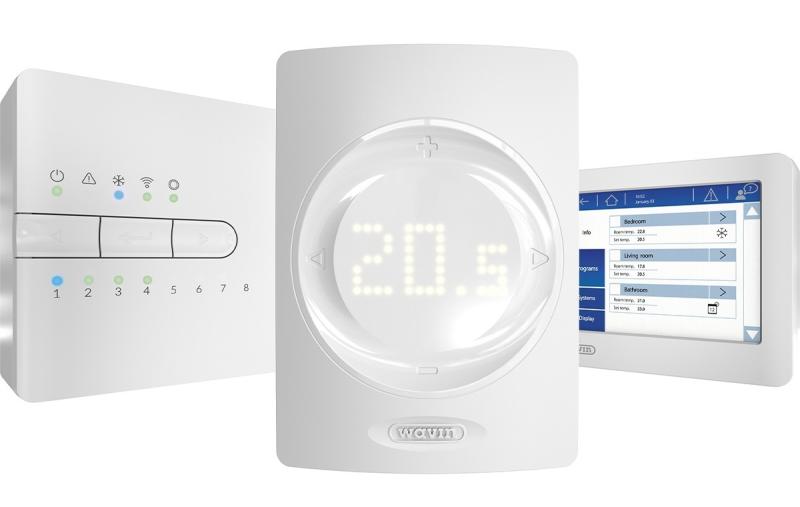

SENTIO - 4063796

Impianti di riscaldamento e raffrescamento

SENTIO - 4063796

Centralina di controllo Wavin mod. SENTIO cod. 4063796 per impianti di riscaldamento e raffrescamento radiante.

Caratteristiche tecnico-prestazionali

• adatto per la gestione fino a 16 locali con controllo fino 4 deumidificatori e fino a 2 gruppi miscelati
• alimentazione: 195-250 V CA (solitamente 230 V CA)
• consumo attuale: 0,25 A max, 6 mA in standby; banda di comunicazione: 868,5 MH
• raggio di comunicazione: fino a 500 m (campo di visione)
• campo di regolazione ingressi temperatura (T1-T5): 30T105 (- 30 °C- 105 °C), N7C10k B3977
• batteria di backup (all’interno della CCU vicino al fusibile): CR2032
• dimensioni: 230 x 110 x 54 mm; peso: 825 g (775 g senza spina)
• fusibile: T1.6A / 250 V dimensione 5 x 20 mm
• grado di protezione: IP 31 (EN 60529)
• resistenza meccanica: IK 07 (EN 50102); ambiente di funzionamento: T40 (0-40 °C) interno in generale, senza condensa

Wavin Italia SpA Apri scheda

SIMPLE SILVER

Impianti di riscaldamento e raffrescamento

SIMPLE SILVER

Sistema di raffrescamento e riscaldamento radiante a pavimento Wavin Mod. SIMPLE SILVER, con foglia in plastica rigida a nocche, accoppiata con pannello EPS 150 additivato con grafite, dimensioni 1.400 x 800 x 45/60/67/82 (h) mm, completo di tubazione multistrato preisolata in PE-RT tipo II o PE-Xa stabilizzata.

Caratteristiche tecnico-prestazionali

• per la realizzazione di massetti in ambito residenziale, con livelli di resistenza meccanica e termica caratteristici
• completo di:
• - pannello radiante preassemblato preformato SIMPLE SILVER cod. da 101685 a 101688 composto da foglia in plastica rigida dotata di speciali nocche sagomate con appositi denti di tenuta
• - pannello retrostante in polistirene espanso sinterizzato additivato con grafite (CE secondo UNI EN 13163, esente da riciclato e gas freon, a ritardata propagazione di fiamma - Euroclasse E di reazione al fuoco secondo UNI EN 13501-1)
• materiale (cod. da 101685 a 101688): EPS 150 (EN 13163)
• lunghezza utile: 1.400 (± 8) mm - EN 822; larghezza utile: 800 (± 5) mm (EN 822); spessore (H): 45/60/67/82 (± 2) mm - EN 823
• spessore minimo di isolamento: 23/38/45/60 (± 2) mm - EN 823
• resistenza a compressione al 10% di deformazione: ≥ 150 kPa (EN 826)
• resistenza al vapore d’acqua (µ): 40-100 (EN 12086)
• conduttività termica dichiarata: 0,030 W/mK (EN 12667)

Wavin Italia SpA Apri scheda

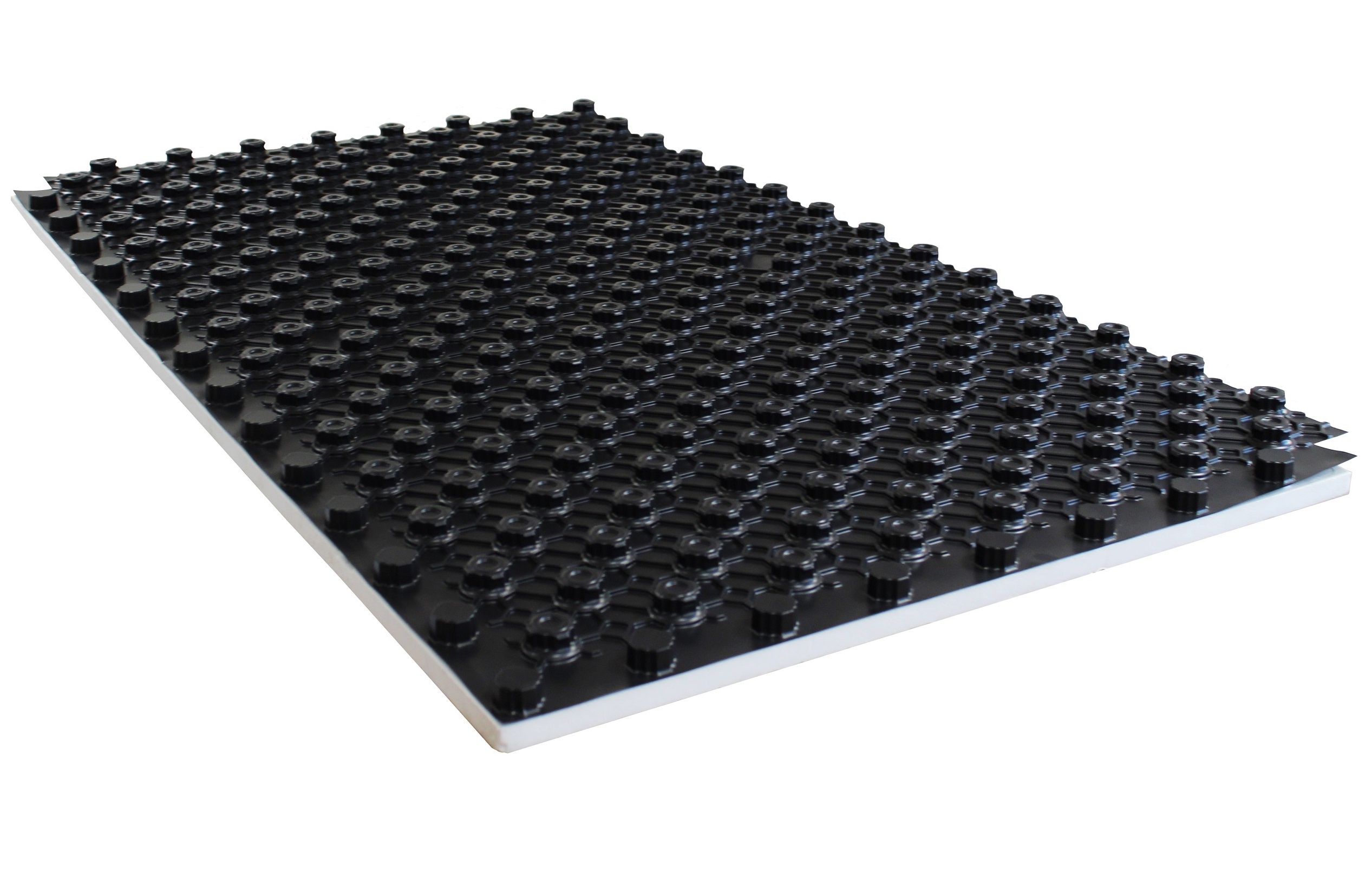

SIMPLE WHITE

Impianti di riscaldamento e raffrescamento

SIMPLE WHITE

Sistema di raffrescamento e riscaldamento radiante a pavimento Wavin Mod. SIMPLE WHITE, con foglia in plastica rigida a nocche accoppiata con pannello EPS 150 a conduttività termica migliorata, dimensioni 1.400 x 800 x 32/42/50/60 (h) mm, completo di tubazione multistrato preisolata in PE-RT tipo II e PE-Xa stabilizzata.

Caratteristiche tecnico-prestazionali

• per la realizzazione di massetti in ambito residenziale, con livelli di resistenza meccanica e termica caratteristici
• completo di:
• - pannello radiante preassemblato preformato SIMPLE SILVER cod. da 101685 a 101688 composto da foglia in plastica rigida dotata di speciali nocche sagomate con appositi denti di tenuta
• - pannello retrostante in polistirene espanso sinterizzato a conduttività termica migliorata (CE secondo UNI EN 13163, esente da riciclato e gas freon, a ritardata propagazione di fiamma - Euroclasse E di reazione al fuoco secondo UNI EN 13501-1)
• materiale (cod. 101681/101684): EPS 150 (EN 13163)
• lunghezza utile: 1.400 (± 8) mm - EN 822; larghezza utile: 800 (± 5) mm (EN 822); spessore (H): 32/42/50/60 (± 2) mm - EN 823
• spessore minimo di isolamento: 10/20/28/38 (± 2) mm - EN 823
• resistenza a compressione al 10% di deformazione: ≥ 150/200 kPa (EN 826)
• resistenza al vapore d’acqua (µ): 40-100 (EN 12086)
• conduttività termica dichiarata: 0,033 W/mK (EN 12667)

Wavin Italia SpA Apri scheda

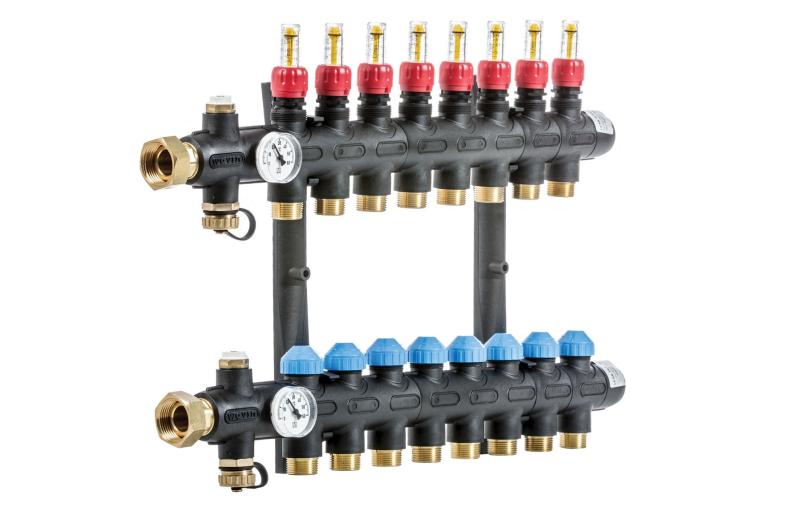

TEMPOWER 2G

Impianti di riscaldamento e raffrescamento

TEMPOWER 2G

Collettore in materiale composito Wavin mod. TEMPOWER 2G cod. 116502-116512, per impianti radianti di riscaldamento e raffrescamento, dimensioni 245-745 (L) x 390 (H) x 82 (S) mm.

Caratteristiche tecnico-prestazionali

• composto da più moduli preassemblati montati insieme a realizzare un corpo di mandata e uno di ritorno
• da 2 a 12 circuiti (a seconda del modello utilizzato) con attacchi filettati ¾” eurocono (consentono la massima versatilità al collegamento di varie tipologie di diametri o tubazioni)
• valvole di intercettazione motorizzabili sul ritorno
• misuratori di portata da 4 fino a 6 l/min con anello di bloccaggio (memory ring) sulla mandata, attacchi con girella da 1”F e relative guarnizioni
• due testate d’ingresso dotate di valvola di sfiato automatico dell’aria da ¾” con tappo di chiusura non rimovibile
• rubinetti con valvole di carico/scarico e termometri su mandata e su ritorno
• lunghezza: da 245 a 745 mm; altezza totale: 390 mm; altezza interasse: 210 mm; profondità: 82 mm
• materiale corpo: poliammide 6.6 rinforzato in fibra di vetro stabilizzato per idrolisi; materiale O-ring: EPDM perossidico; materiale connettori: ottone CW614N
• scale misuratori di portata: 0,75-3,75 l/min - 1,00-6,00 l/min
• Kvs per singolo circuito (mandata + ritorno): 0,993

Wavin Italia SpA Apri scheda
