Membrane alveolari drenanti

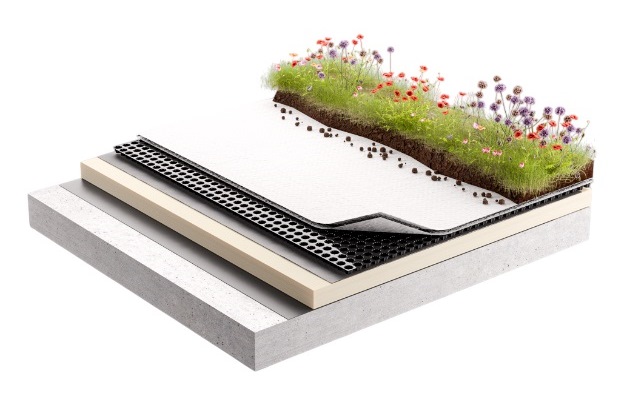

DELTA®-FIBERDRAIN 10 H

Membrane alveolari drenanti

DELTA®-FIBERDRAIN 10 H

Geocomposito drenante Dörken mod. DELTA®-FIBERDRAIN 10 H, ideale per il drenaggio, la filtrazione e come strato d’aria delle coperture a verde.

Caratteristiche tecnico-prestazionali

• GEOCOMPOSITO > spessore a 2 kPa: ca. 10 mm (EN ISO 9863-1)
• massa areica: ca. 600 kg/m² (EN ISO 9864)
• resistenza a trazione (Long./Trasv.): 18,0/18,0 kN/m (EN ISO 10319)
• allungamento a carico max (Long./Trasv.): 40/40% (EN ISO 10319)
• resistenza al punzonamento (CBR): 3,0 kN (EN ISO 12236)
• GEOTESSILE > resistenza alla perforazione dinamica (Cone drop): 30 mm (EN ISO 13433)
• apertura caratteristica di filtrazione O90: 90 µm (EN 12956)
• durabilità: resistente per 100 anni in terreni naturali con 4 ≤ pH ≤ 9 e temperature del suolo ≤ 25 °C (EN 13252)
• Capacità di drenaggio nel piano (EN ISO 12958) > carico di compressione 20 kPa: i = 0,01 (0,15 l/s·m); i = 1 (1,30 l/s·m)
• Campi d'impiego: drenaggio, filtrazione e distanziatore di coperture a verde

Dörken Italia srl Apri scheda

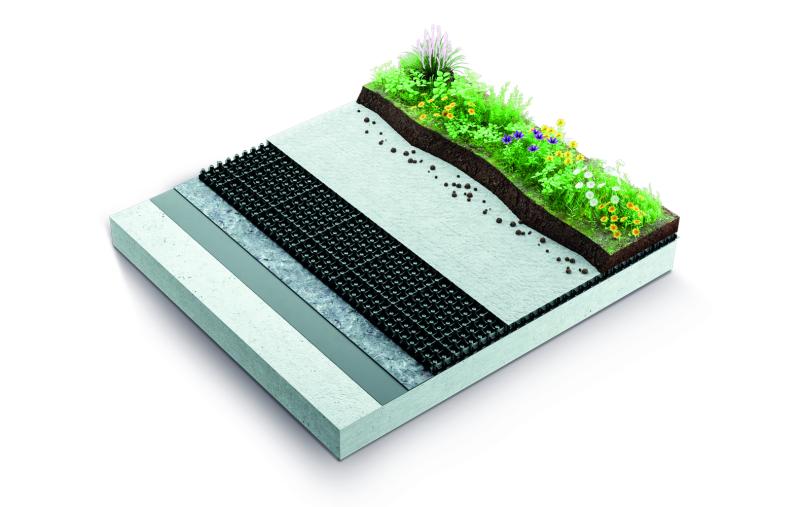

DELTA®-FLORAXX 25-40-60 H

Membrane alveolari drenanti

DELTA®-FLORAXX 25-40-60 H

Membrana alveolare drenante Dörken mod. DELTA®-FLORAXX 25-40-60 H, per la protezione e drenaggio di tetti verdi e rovesci, con funzione di accumulo idrico.

Caratteristiche tecnico-prestazionali

• materiale: polistirene riciclato ad alta resistenza (HIPS) di colore nero
• altezza dei rilievi: ca. 25/40/60 mm
• volume di riempimento: ca. 13,6/22,8/40 l/m²
• massa areica: 1,36/1,96/2,2 kg/m² (EN ISO 9864)
• capacità di accumulo idrico: ca. 11,8/19,6/30,5 l/m²
• resistenza alla compressione (comportamento a breve termine): ca. 322/338/122 kN/m² (EN ISO 25619-2)
• resistenza alla compressione (comportamento a breve termine) con riempimento e deformazione 11,3 %: ca. 470/588/1.320 kN/m² (EN ISO 25619-2)
• resistenza alla trazione long./trasv.: ca. 3,5/4,2 kN/m² (H 25), 4,3/3,9 kN/m² (H40) - EN ISO 10319
• allungamento a rottura long./trasv.: ca. 13/10 % (H 25), 19/19 % (H 40) - EN ISO 10319
• resistenza microbiologica: si (EN 12225)

Dörken Italia srl Apri scheda

DELTA®-FLORAXX TOP

Membrane alveolari drenanti

DELTA®-FLORAXX TOP

Membrana alveolare microperforata Dörken mod. DELTA®-FLORAXX TOP con rilievi tronco conici a struttura ottagonale rinforzata per la protezione, drenaggio e accumulo idrico nella progettazione di giardini pensili.

Caratteristiche tecnico-prestazionali

• materiale: membrana alveolare tronco-conica ottagonale micro perforata in HDPE e strato geotessile in PP termosaldato
• campi d’impiego: protezione e drenaggio con accumulo idrico di giardini pensili e tetti piani utilizzabili, drenaggio nelle opere d’ingegneria civile; dimensione rotolo 2,0 m x 10 m
• altezza dei rilievi: ca. 20 mm
• resistenza alla compressione: ca. 200 kN/m²
• resistenza alla trazione longitudinale membrana + geotessile (EN ISO 10319): 9,2 kN/m, resistenza alla trazione trasversale 4,7 kN/m
• resistenza alla trazione del geotessile longitudinale e trasversale (EN ISO 10319): 6 kN/m
• punzonatura dinamica: 40 mm (+7) EN 13433
• permeabilità all'acqua: 80 mm/s (-15) EN ISO 11058
• capacità di drenaggio senza sovraccarico: 10,00 l/s m (EN ISO 12958, gradiente i= 1)
• capacità di drenaggio con 20 kPa di carico: 8,40 l/s m (EN ISO 12958, gradiente i= 1)

Dörken Italia srl Apri scheda

DELTA®-MS

Membrane alveolari drenanti

DELTA®-MS

Membrana alveolare universale Dörken mod. DELTA®-MS per la protezione dell’impermeabilizzazione di muri di fondazione e di opere di ingegneria civile.

Caratteristiche tecnico-prestazionali

• materiale: membrana alveolare in speciale HDPE; altezza dei rilievi: ca. 8 mm
• campi d’impiego: protezione dell’impermeabilizzazione di muri e opere interrate, strato di drenaggio orizzontale (cassaforma a perdere), strato di sottofondo per massetti in cls, barriera contro l’umidità ascendente, barriera contro il gas radon (previa sigillatura delle sovrapposizioni), formazione di micro-ventilazione della muratura
• resistenza alla compressione: ca. 200 kN/m²
• superficie di contatto membrana/parete:145° cm²/m²
• capacità di drenaggio nel piano, rigido/morbido: 2,25 l/s∙m senza carico, 2,06 l/s∙m con 20 kPa di carico (EN ISO 12958, gradiente i= 1 drenaggio verticale)
• volume d’aria tra i rilievi: ca. 5,3 l/m²
• resistenza alla temperatura: da - 30°C a + 80°C
• proprietà chimiche: resistente agli agenti chimici, resistente alle radici, imputrescibile e non inquinante l’acqua potabile
• tipologia di fissaggio: nella parte alta a cimosa piatta mediante tramite chiodi a testa piatta, chiodi d’acciaio o in corrispondenza delle sovrapposizioni (minimo 20 cm) con appositi chiodi autoadesivi, tasselli o chiodi

Dörken Italia srl Apri scheda

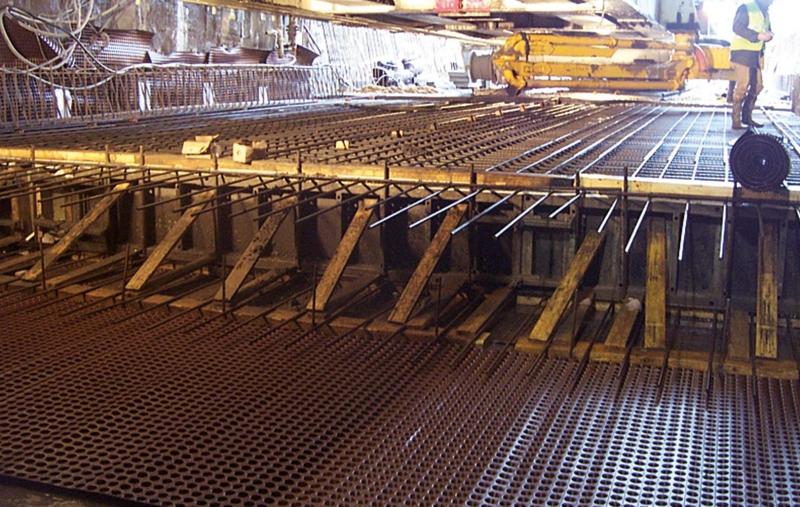

DELTA®-MS 20

Membrane alveolari drenanti

DELTA®-MS 20

Membrana alveolare di protezione e drenaggio Dörken mod. DELTA®-MS 20 con rilievi tronco-conici a strutturata ottagonale rinforzata, con utilizzo verticale e orizzontale per opere di ingegneria civile sollecitate da grande afflusso d’acqua.

Caratteristiche tecnico-prestazionali

• materiale: membrana alveolare in HDPE
• campi d’impiego: realizzazione di strati di alta capacità drenante nelle costruzioni entro e fuori terra e nelle opere di ingegneria, formazione di vespai areati a ridotto spessore, barriere all'umidità ascendente, cassaforma a perdere (drenaggio orizzontale), drenaggio interno di tunnel
• altezza dei rilievi tronco-conici ottagonali: ca. 20 mm
• resistenza alla compressione: ca. 200 kN/m²
• capacità di drenaggio nel piano, rigido/morbido: 10,00 l/s∙m senza carico, 8,40 l/s∙m con 20 kPa di carico (EN ISO 12958, gradiente i= 1 drenaggio verticale)
• volume d’aria tra i rilievi: ca. 14,0 l/m²
• resistenza alla temperatura: da - 30°C a + 80°C
• proprietà chimiche: resistente agli agenti chimici, resistente alle radici, imputrescibile e non inquinante l’acqua potabile
• tipo di fissaggio: meccanico superiore mediante chiodatura o tassellatura e sulle sovrapposizioni tramite appositi chiodi autoadesivi o tasselli e con un sormonto minimo di 14 cm

Dörken Italia srl Apri scheda

DELTA®-MS DRAIN

Membrane alveolari drenanti

DELTA®-MS DRAIN

Membrana alveolare drenante Dörken mod. DELTA®-MS DRAIN a superficie d’appoggio maggiorata, per la protezione e drenaggio dei muri interrati o nelle opere sotterranee di ingegneria civile.

Caratteristiche tecnico-prestazionali

• materiale: membrana alveolare in HDPE con geotessuto idrofilo in polipropilene
• campi d’impiego: protezione dell’impermeabilizzazione dei muri interrati, drenaggio delle acque in verticale
• peso: ca. 420 g/m²
• altezza dei rilievi: ca. 4 mm
• resistenza alla compressione: ca. 300 kN/m²
• resistenza alla trazione longitudinale e trasversale: 6kN/m e 5kN/m (EN ISO 10319)
• punzonatura dinamica: 26 mm (EN 13433)
• permeabilità all’acqua: 55 mm/s (-15) EN ISO 11058
• capacità di drenaggio nel piano, rigido/morbido: 0,62 l/s∙m senza carico, 0,54 l/s∙m con 20 kPa di carico, 0,52 l/s∙m con 50 kPa di carico, 0,49 l/s∙m con 100 kPa di carico (EN ISO 12958, gradiente i= 1 drenaggio verticale)
• durata con copertura entro due settimane: 50 anni nei terreni naturali con valore pH tra 4 e 9 e temperatura < 25 °C

Dörken Italia srl Apri scheda

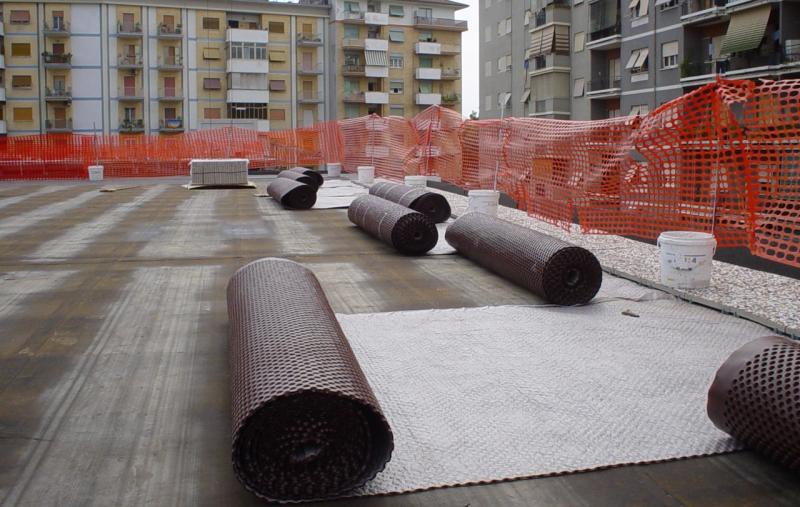

DELTA®-NP DRAIN

Membrane alveolari drenanti

DELTA®-NP DRAIN

Membrana alveolare drenante Dörken mod. DELTA®-NP DRAIN per la protezione e drenaggio dei muri interrati, solai, giardini pensili, aree pedonali e carrabili o nelle opere sotterranee di ingegneria civile.

Caratteristiche tecnico-prestazionali

• materiale: membrana alveolare in HDPE e strato geotessile in PP
• campi d’impiego: protezione dell’impermeabilizzazione dei muri interrati, solai, giardini pensili e aree carrabili, drenaggio delle acque in verticale e orizzontale
• peso: ca. 560 g/m²
• altezza dei rilievi: ca. 8 mm
• resistenza alla compressione: ca. 150 kN/m²
• resistenza alla trazione della membrana+geotessile alla trazione longitudinale (EN ISO 10319): 11,9 kN/m, resistenza alla trazione trasversale (EN ISO 10319): 12,3 kN/m
• punzonatura dinamica (cone drop): 40 mm (+7) EN 918
• permeabilità all’acqua: 80 mm/s (-15) EN ISO 11058
• capacità di drenaggio nel piano, rigido/morbido: 2,25 l/s∙m senza carico, 1,9 l/s∙m con 20 kPa di carico, 1,6 l/s∙m con 50 kPa di carico (EN ISO 12958, gradiente i= 1 drenaggio verticale)
• volume d’aria tra i rilievi: ca. 5,3 l/m²

Dörken Italia srl Apri scheda

DELTA®-PT

Membrane alveolari drenanti

DELTA®-PT

Membrana alveolare di protezione Dörken mod. DELTA®-PT con rete portaintonaco termosaldata per la microventilazione e il risanamento di murature umide.

Caratteristiche tecnico-prestazionali

• materiale: membrana alveolare traslucida in HDPE e rete di rinforzo termosaldata in PE
• campi d’impiego: posa verticale in muri di interrati con intonaco di malta bastarda elastica e pannelli in cartongesso, drenaggio di tunnel
• peso: ca. 530 g/m²
• altezza dei rilievi: ca. 8 mm
• resistenza alla compressione: ca. 70 kN/m²
• capacità di drenaggio (senza sovraccarico): 4,39 l/s∙m (EN ISO 12958, gradiente i= 1 drenaggio verticale)
• capacità di drenaggio con 20 kPa di carico: 3,60 l/s∙m
• volume d’aria tra i rilievi: ca. 5,5 l/m²
• resistenza alla temperatura: da - 30°C a + 80°C
• proprietà chimiche: resistente agli agenti chimici, resistente alle radici, imputrescibile e non inquinante l’acqua potabile

Dörken Italia srl Apri scheda

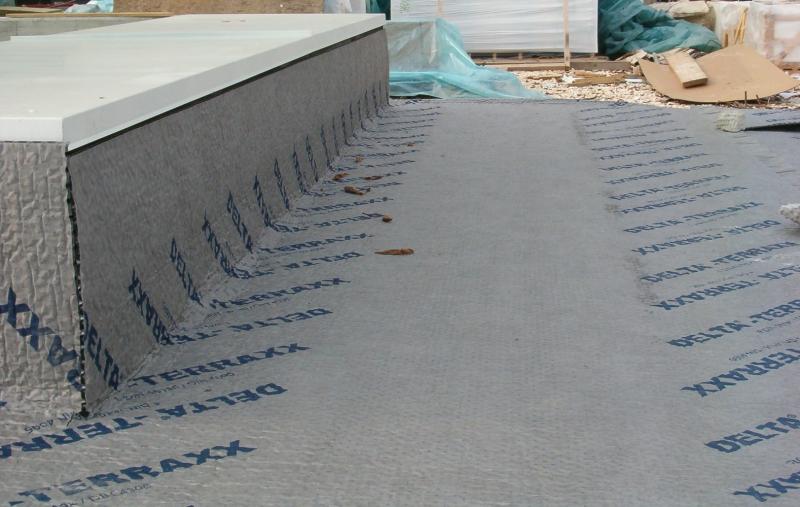

DELTA®-TERRAXX

Membrane alveolari drenanti

DELTA®-TERRAXX

Membrana alveolare drenante Dörken mod. DELTA®-TERRAXX con banda auto-adesiva integrata, per la protezione e drenaggio dei muri interrati, solai, giardini pensili, aree pedonali e carrabili o nelle opere sotterranee di ingegneria civile (interro fino a 10 m).

Caratteristiche tecnico-prestazionali

• materiale: HDPE vergine (colore argento) con geotessile termosaldato in PP vergine
• spessore: ca. 0,6 mm (EN ISO 9863-1)
• altezza dei rilievi: ca. 10 mm
• cimosa piatta/banda auto-adesiva integrata per le sovrapposizioni: si
• numero di rilievi per m²: 2.500
• superficie di contatto rilievi/supporto: 8.000 cm²/m²
• volume d’aria tra i rilievi: 7,9 l/m²
• classe di robustezza: GRK2
• resistenza alla compressione (comportamento a breve termine): ca. 400 kN/m² (EN ISO 25619-2)
• profondità massima di installazione: 10 m

Dörken Italia srl Apri scheda

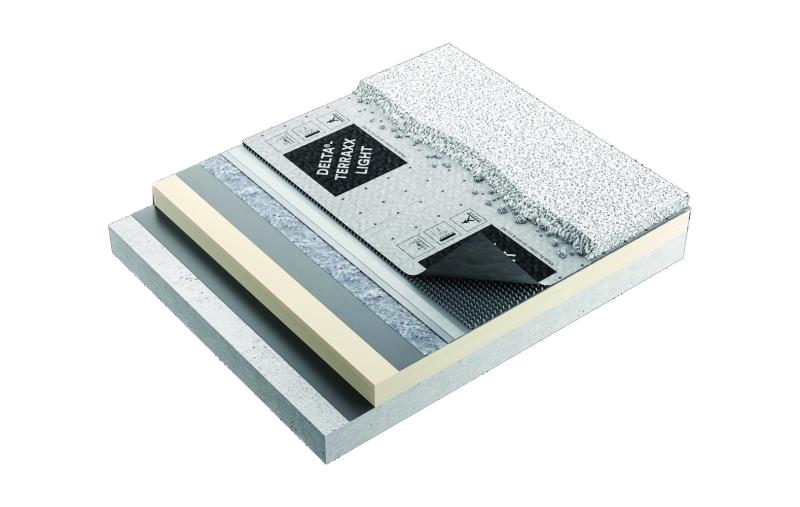

DELTA®-TERRAXX LIGHT

Membrane alveolari drenanti

DELTA®-TERRAXX LIGHT

Membrana alveolare drenante Dörken mod. DELTA®-TERRAXX LIGHT con banda auto-adesiva integrata, per la protezione e drenaggio dei muri interrati, solai, giardini pensili, aree pedonali o nelle opere sotterranee di ingegneria civile (interro fino a 7 m).

Caratteristiche tecnico-prestazionali

• materiale: HDPE vergine (colore argento) con geotessile laminato
• spessore: ca. 0,47 mm (EN ISO 9863-1)
• altezza dei rilievi: ca. 10 mm
• cimosa piatta/banda auto-adesiva integrata per le sovrapposizioni: si
• numero di rilievi per m²: 2.500
• superficie di contatto rilievi/supporto: 8.000 cm²/m²
• volume d’aria tra i rilievi: 7,9 l/m²
• classe di robustezza: GRK1
• resistenza alla compressione (comportamento a breve termine): ca. 250 kN/m² (EN ISO 25619-2)
• profondità massima di installazione: 7 m

Dörken Italia srl Apri scheda

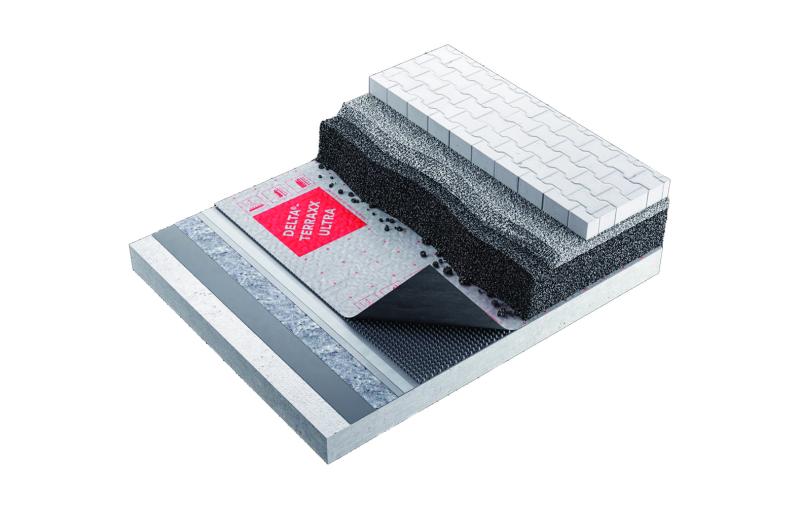

DELTA®-TERRAXX ULTRA

Membrane alveolari drenanti

DELTA®-TERRAXX ULTRA

Membrana alveolare drenante Dörken mod. DELTA®-TERRAXX ULTRA con banda auto-adesiva integrata, per la protezione e drenaggio dei muri interrati, aree carrabili con traffico intenso e pesante o nelle opere sotterranee di ingegneria civile (interro fino a 20 m).

Caratteristiche tecnico-prestazionali

• materiale: HDPE vergine (colore argento) con geotessile termosaldato in PP vergine
• spessore: ca. 0,9 mm (EN ISO 9863-1)
• altezza dei rilievi: ca. 10 mm
• cimosa piatta/banda auto-adesiva integrata per le sovrapposizioni: si
• numero di rilievi per m²: 2.500
• superficie di contatto rilievi/supporto: 8.000 cm²/m²
• volume d’aria tra i rilievi: 7,9 l/m²
• classe di robustezza: GRK4
• resistenza alla compressione (comportamento a breve termine): ca. 750 kN/m² (EN ISO 25619-2)
• profondità massima di installazione: 20 m

Dörken Italia srl Apri scheda

DELTA®-X DRAIN

Membrane alveolari drenanti

DELTA®-X DRAIN

Membrana alveolare a tre strati Dörken mod. DELTA®-X DRAIN, per la protezione e drenaggio dei muri interrati, solai e giardini pensili.

Caratteristiche tecnico-prestazionali

• composta da membrana alveolare drenante in HDPE con alta capacità di evacuazione dell'acqua termosaldata con strato geotessile filtrante stabilizzato protettivo che impedisce l'intasamento della struttura alveolare e strato di scorrimento in polietilene (PE) nero
• materiale dei rilievi: polietilene ad alta densità (HDPE) vergine, nero
• cimosa piatta/banda adesiva integrata: SI/NO; altezza dei rilievi: ca. 9 mm
• volume d'aria tra i rilievi: ca. 7,9 l/m²; superficie di contatto rilievi /supporto: ca. 10.000 cm²/m²
• materiale geotessuto: tessuto non tessuto in polipropilene (PP) vergine, stabilizzato, grigio con marchio impresso
• prova di perforazione dinamica (Cone drop Test): 40 mm (EN 918)
• apertura caratteristica di filtrazione O90: 150 µm (EN 12956)
• permeabilità all’acqua normalmente al piano: 80 mm/s (EN ISO 11058)
• resistenza alla compressione (carichi a breve termine): ca. 250 kN/m² (kPa) EN ISO 604
• resistenza alla trazione (Long./Trasv.): 13,3/13,8 kN/m (EN ISO 10319); allungamento alla rottura (Long./Trasv.): 41/47% (EN ISO 10319)

Dörken Italia srl Apri scheda
