Innovare per preservare la memoria

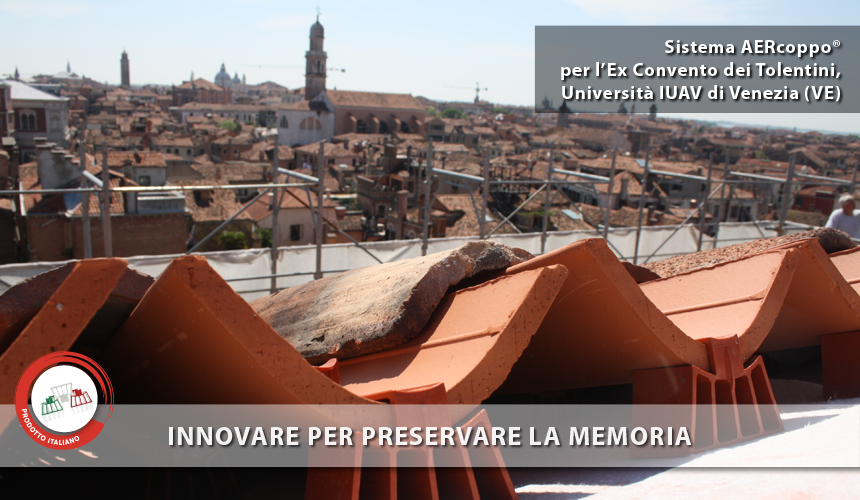

Un intervento complesso e delicato per il prestigio e l’importanza dell’organismo edilizio da recuperare, un progetto di riqualificazione con obiettivi e standard qualitativi elevatissimi. Occorreva infatti migliorare le prestazioni dell’edificio e dell’involucro ed allo stesso tempo conservare le valenze estetiche ed i caratteri propri dell’architettura: il sistema AERcoppo® per tetti ventilati in coppi è stato impiegato nella sistemazione della copertura del complesso dei Tolentini a Venezia, sede dell’Università IUAV – Istituto Universitario di Architettura, una delle facoltà più prestigiose nel panorama internazionale.
Ottimizzare le prestazioni della copertura per garantire maggior sicurezza e migliorare notevolmente il comfort degli ambienti interni adibiti a biblioteca: un progetto integrato di recupero e consolidamento che ha interessato un organismo edilizio prestigioso, ma fragile, come il complesso edilizio dei Tolentini a Venezia.
Massima attenzione è stata dedicata alla copertura, senza dubbio uno degli elementi cardine del progetto, composta da un tetto a 3 falde a padiglione che si estendeva per una superficie complessiva di 530 m². Il tetto originale presentava una notevole dispersione termica e non garantiva condizioni di comfort ottimali per gli ambienti direttamente sottostanti la copertura, adibiti a sale lettura e consultazione della biblioteca.
L’utilizzo del sistema AERcoppo® ha consentito, come previsto, di ottenere un’efficace ventilazione, grazie ad un vero “effetto camino” ed all’utilizzo dell’AERcolmo® di ventilazione, che permette una elevata sezione d’uscita d’aria. Ha, inoltre, eliminato notevolmente la dispersione termica, consentendo di risparmiare risorse e migliorare il comfort degli spazi sottostanti.
Oggi, anche grazie ad AERtetto, la biblioteca dello IUAV può continuare ad essere un punto di riferimento internazionale per gli studiosi di architettura, urbanistica, restauro e di tutte le discipline legate alla storia e al progetto.

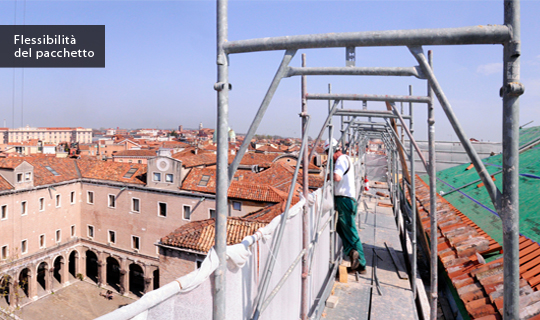

AERcoppo® permette la creazione del proprio pacchetto isolante. Il sistema è completamente indipendente dagli strati coibenti/impermeabilizzanti sottostanti e può, quindi, essere applicato su un qualsiasi tipo di pacchetto di isolamento termoacustico, lasciando libertà sulla scelta dei materiali e degli spessori. I Piedini sono posati “indipendentemente” dal tipo di isolante termoacustico sottostante vantaggi sistema aercoppo

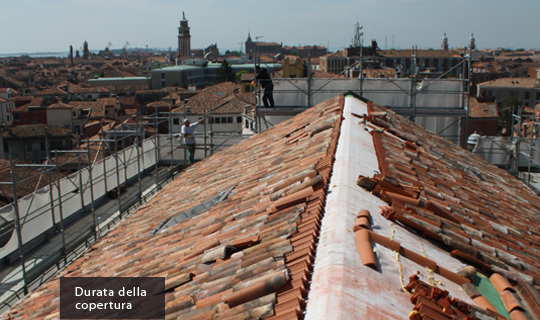

AERcoppo® dura nel tempo e prolunga la vita del tetto. La camera di ventilazione con il sistema AERcoppo® è posta direttamente sotto i coppi garantendo, quindi, un continuo passaggio d’aria a contatto con questi ultimi. In caso di pioggia il manto in coppi si asciuga velocemente, impedendo ai coppi di assorbire l’acqua piovana che comporterebbe la comparsa di muschi e deterioramenti dovuti poi al gelo. Inoltre, la camera d’aria, posta sopra lo strato impermabilizzante e senza ostruzioni lungo lo sviluppo della falda, consente di ottenere anche una maggiore salubrità della membrana stessa.
Materiali
Documenti e approfondimenti
Intervista
Persone, esperienza, progetto
Come va fissato il Piedino AERcoppo® / AERtegola®?

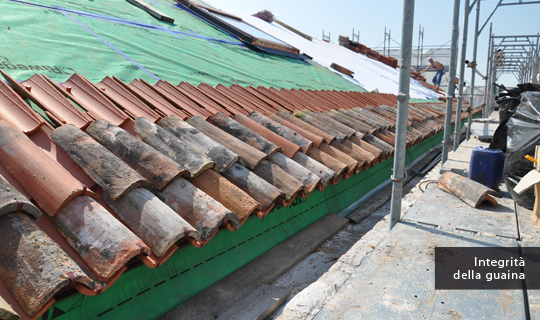

I Piedini dei sistemi AERcoppo® ed AERtegola® NON vanno fissati in alcun modo sul piano di posa. Grazie alla loro base d’appoggio ed alla griglia di partenza con funzione portante, oltre che parapasseri e di ingresso d’aria, i Piedini AERcoppo® ed AERtegola®, di supporto per coppi e tegole portoghesi, vengono semplicemente appoggiati, permettendo di rialzare ogni singolo coppo, od ogni singola tegola, dallo strato impermeabilizzante. Questo permette di non forare la membrana impermeabilizzante, evitando il rischio di infiltrazioni e perdita della tenuta impermeabile del tetto.
Il tetto ventilato realizzato con il sistema AERcoppo® od AERtegola® è pedonabile?
Assolutamente sì. Il manto di copertura ventilato risulta perfettamente praticabile e pedonabile già subito dopo la posa, poichè i Piedini AERcoppo® ed AERtegola® di supporto e rialzo sono presenti in modo puntiforme e fungono da “ammortizzatore” al peso di chiunque ci cammini sopra. Ogni singolo coppo o tegola, non essendo fissati al piano di posa, non si oppongono a piccole traslazioni dovute alla forza esercitata dal passaggio, evitando cosi la rottura del coppo o della tegola.
In una falda molto lunga e/o molto pendente è possibile utilizzare i sistemi AERcoppo® od AERtegola® per il tetto ventilato?
Assolutamente sì. Il tetto ventilato che si realizza con i sistemi AERcoppo® od AERtegola® può essere realizzato in qualsiasi copertura e presentare qualsiasi pendenza; il personale tecnico AERtetto indica, in ogni caso, la necessaria presenza o meno dell’elemento di rompitratta su cui si andrà ad arrestare il Piedino AERcoppo® od AERtegola® fungendo così da nuova partenza, senza ostruire il passaggio d’aria. La distanza dalla linea di gronda, per l’eventuale installazione dell’elemento di rompitratta, viene indicata nell’offerta economica fornita dal nostro ufficio tecnico commerciale.
Come si comporta il sistema AERcoppo® od AERtegola® in caso di forti venti?
I sistemi AERcoppo® e AERtegola® consentono una perfetta tenuta del tetto ventilato soggetto a forti azioni del vento, come bora e maestrale, in quanto sono costituiti da elementi prefabbricati agganciati tra loro meccanicamente a partire dalla griglia di partenza parapasseri fino al colmo, creando un manto a secco concatenato e sicuro. Nel sistema AERcoppo® il Piedino viene installato sul retro di ogni coppo canale e, grazie alla sua staffa a Z, aggancia anche il coppo canale successivo, a monte, creando così un vincolo tra tutti i coppi canale; per i coppi coperta, si verifica il medesimo vincolo attraverso il gancio G9 che, infilato sul retro di ciascuno di questi, aggancia anche il successivo coppo, a monte. Nel sistema AERtegola®, invece, il Piedino è conformato per agganciarsi lateralmente alla tegola portoghese rialzandola e bloccandola in modo meccanico. Grazie all’incastro maschio-femmina di cui le tegole sono dotate, sono agganciate tra loro, rimanendo vincolate contemporaneamente sia alla precedente che alla successiva.
Quale isolamento termico e acustico è possibile utilizzare con i sistemi AERcoppo® od AERtegola®?
I sistemi di ventilazione per il tetto ventilato AERcoppo® e AERtegola® sono completamente indipendenti dagli strati coibenti ed impermeabilizzanti sottostanti; possono, quindi, essere installati su qualsiasi tipologia di membrana impermeabilizzante per tetti, pannello isolante per il tetto e pacchetto termoacustico necessario, consentendo massima libertà sull’utilizzo dei materiali desiderati.
È possibile utilizzare i sistemi AERcoppo® od AERtegola® su un tetto con pannelli solari e/o pannelli fotovoltaici?
Assolutamente sì.
I sistemi AERcoppo® ed AERtegola® si integrano perfettamente sui tetti con pannelli solari e/o pannelli fotovoltaici installati in falda, sia del tipo integrato che non.
Non solo, ma in più apportano vantaggi che altrimenti non potresti avere. Contribuiscono, infatti, ad una maggiore efficienza degli stessi grazie alla camera di ventilazione che permette di smaltire il calore che i pannelli producono e che, nei periodi estivi, causa perdite di efficienza dovuta al loro surriscaldamento.
In caso di interventi vincolati, in centri storici, o semplici ripassi di copertura, è necessaria la sostituzione della grondaia per poter utilizzare i sistemi AERcoppo® od AERtegola®?
Assolutamente no. Per entrambi i sistemi AERcoppo® ed AERtegola®, grazie alle loro altezze contenute di 3,5 cm e 5 cm, non è necessaria la sostituzione delle grondaie in quanto il rialzo che si ottiene non è tale da comportare una fuoriuscita di acqua dalla grondaia preesistente.
Un tetto realizzato con il sistema AERcoppo® od AERtegola® è un tetto microventilato?
Assolutamente no. Entrambi i sistemi consentono la creazione di un vero tetto ventilato in quanto le camere di ventilazione sono superiori al minimo indicato dalla Norma UNI 9460:2008 che indica una sezione d’aria libera da ostruzioni pari a 550 cm²/m di falda. Le camere di ventilazione che si realizzano sono di:
• 600 cm²/m con il sistema AERcoppo®.
• 650 cm²/m con il sistema AERtegola®.
Si ottengono queste camere di ventilazione grazie alla natura puntiforme del sistema di posa dei coppi ventilati o delle tegole ventilate, che non crea ostruzioni nella camera stessa.
In una copertura ventilata con i sistemi AERcoppo® od AERtegola® è necessario realizzare anche il sistema a doppio tavolato?
Assolutamente no. Il tetto ventilato realizzato con il sistema a doppio tavolato prevede una ventilazione sotto la membrana impermeabilizzante; ovviamente, per far si che l’aria calda esca dall’elemento di colmo, la membrana impermeabilizzante deve essere interrotta in prossimità della linea di colmo, mettendo quindi a rischio l’impermeabilità stessa del tetto. Con i nostri sistemi AERcoppo® od AERtegola® la ventilazione è posta direttamente sotto il coppo o la tegola portoghese, quindi più efficace in termini di efficientamento energetico, e, soprattutto, sopra allo strato impermeabilizzante, evitando il rischio di infiltrazioni e perdita della tenuta impermeabile del tetto dovute alla interruzione o foratura della stessa.
