NATURAROOF FRAME - Sistema termoisolante con pannelli in fibra di legno interposti per coperture.

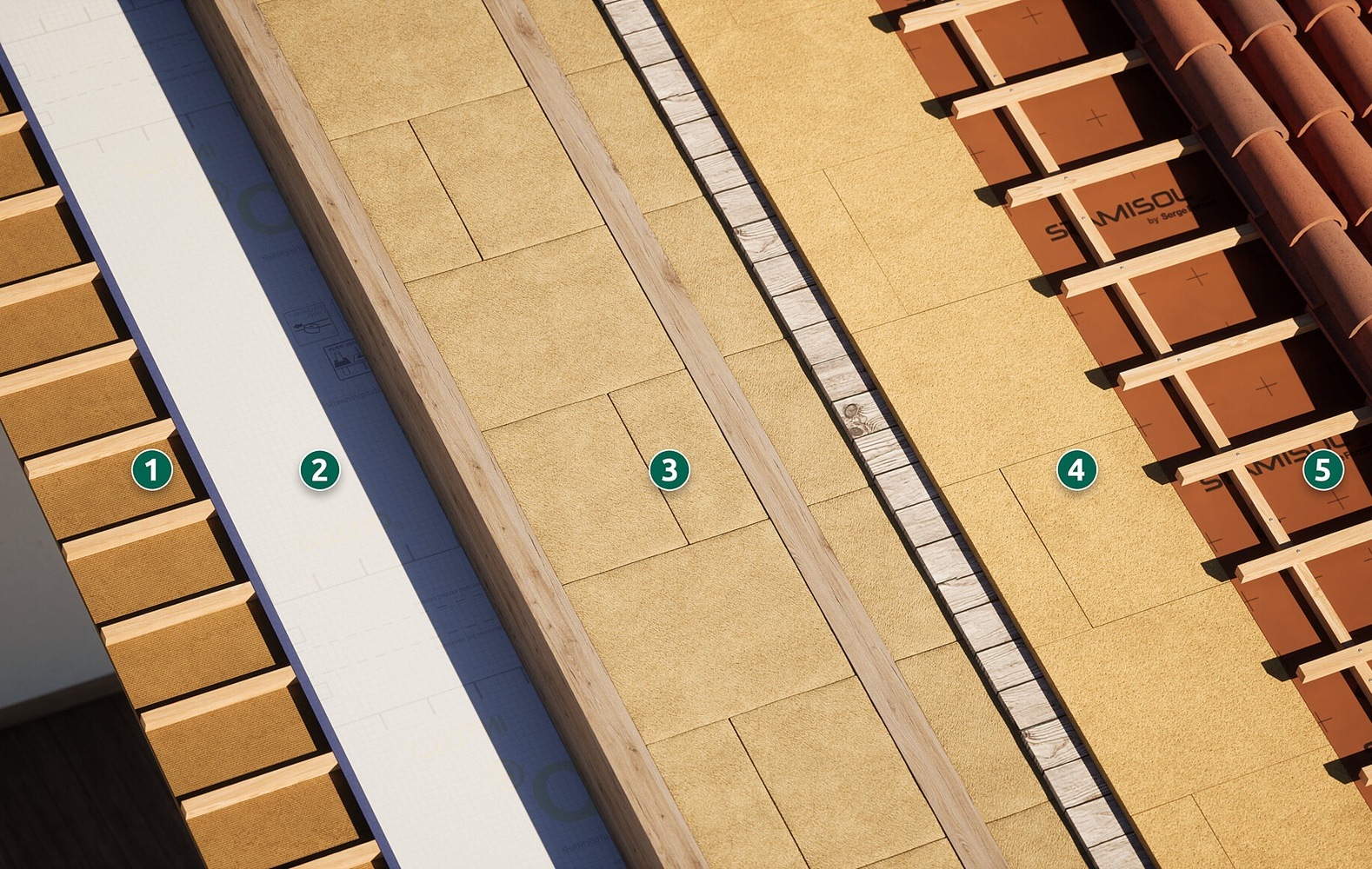

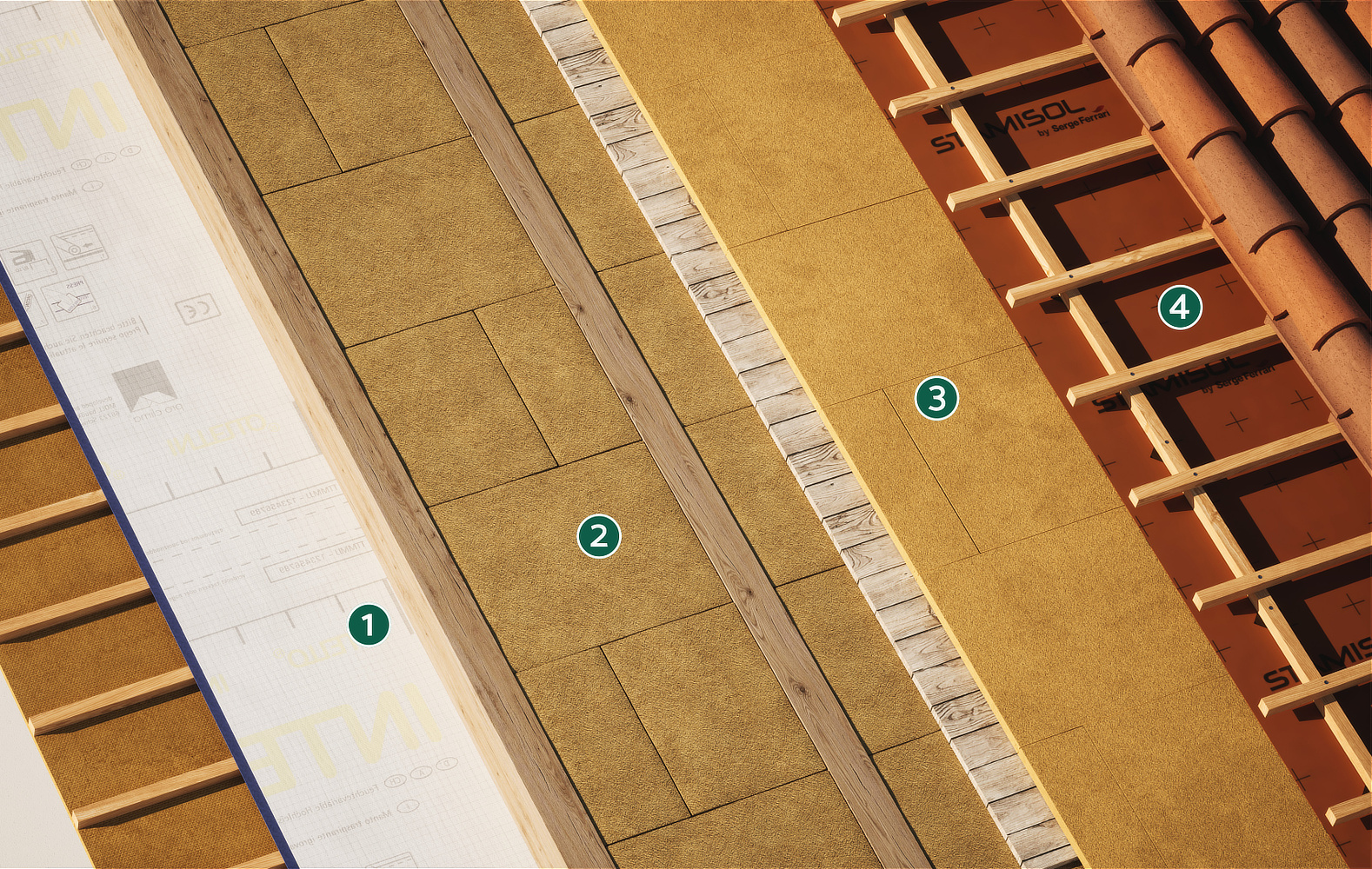

Sistema completo naturale e aperto alla diffusione Naturalia Bau NATURAROOF FRAME per la coibentazione interposta delle coperture realizzate con travi portanti, composta da freno al vapore igrovariabile, pannelli termoacustici flessibili in fibra di legno rispondenti ai requisiti CAM, pannello sottotegola e membrana impermeabilizzante sottotegola.

Sistema completo naturale e aperto alla diffusione Naturalia Bau NATURAROOF FRAME per la coibentazione interposta delle coperture realizzate con travi portanti, composta da freno al vapore igrovariabile, pannelli termoacustici flessibili in fibra di legno rispondenti ai requisiti CAM, pannello sottotegola e membrana impermeabilizzante sottotegola.
Esecuzione di sistema di isolamento termoacustico naturale NATURAROOF FRAME per la coibentazione interposta tra le travi portanti, aperto alla diffusione, dotato di dichiarazione ambientale di prodotto (EPD) secondo la UNI EN 15804 e ISO 14025, privo di sostanze tossiche (SVHC) in concentrazioni superiori allo 0,1% a garanzia della massima salubrità dell’aria interna e esterna, validato per prevenire la formazione di condensa interstiziale e muffe con verifica igrometrica (UNI EN ISO 13788), composto da coibentazione termoacustica con pannelli flessibili NATURAFLEX in fibra di legno di conifere da foreste certificate PEFC dello spessore da 40 a 200 mm (con ottima protezione dal calore in estate, massima prestazione invernale, idrorepellente e aperto alla diffusione, certificato Biosafe per la salubrità, conforme a tutti i requisiti ecologici, totalmente riciclato), rispondente ai requisiti del DM 24 novembre 2025 dei Criteri Ambientali Minimi (CAM), paragrafo 2.4.7, inserito nella Gazzetta Ufficiale n. 281 del 03.12.2025, conforme alla norma UNI EN 13171 (specifica i requisiti per i prodotti isolanti termici in fibra di legno WF), alla UNI EN ISO 10456 (procedure e metodi di calcolo dei valori termici dichiarati e di progetto), da membrana freno al vapore igrovariabile INTELLO PLUS, ad alta prestazione con armatura adatta a tutti i materiali coibenti fibrosi, esente da sostanze nocive (ISO 16000), con funzionalità testata e certificata ufficialmente (ETA-18/1146), da pannello a basso spessore impermeabilizzante GUTEX MULTIPLEX-TOP in fibra di legno di conifere da foreste certificate PEFC, con ottima resistenza a compressione, conforme ai requisiti CAM e certificato Natureplus, da membrana sottotegola flessibili STAMISOL ADVANCED PACK 350 aperta alla diffusione, estremamente resistente ai raggi UV e saldabile per tetti con pendenza ≥ 10 %.
I materiali che compongono il sistema devono rispettare le seguenti caratteristiche tecnico-prestazionali ed applicative peculiari:
INTELLO PLUS > composizione materiali (totalmente riciclabili): tessuto di protezione e di copertura in polipropilene (PP), film funzionale interno in polietilene-copolimeri, armatura in rete di polipropilene; spessore: 0,40 mm; permeabilità al vapore acqueo (µ): 35.000 (UNI EN 1015-19); comportamento al fuoco: E (EN 13501); indice di combustibilità (CH): 5,2 (AICAA Svizzera); resistenza all’invecchiamento: superata (UNI EN 13984); allungamento longitudinale: 15 % (UNI EN 12311-2); allungamento trasversale: 15 % (UNI EN 12311-2); grammatura: 110 g/m²; resistenza a trazione longitudinale: 340 N/5 cm (UNI EN 12311-2); resistenza a trazione trasversale: 220 N/5 cm (UNI EN 12311-2); valore Hydrosafe: 2 m; impermeabilità all’aria: eseguito (UNI EN 12114); garanzia sul materiale depositato: SI; valore sD: 14 m (UNI EN ISO 12572); valore sD a diffusione igrovariabile: 0,25 - > 25 m (UNI EN ISO 12572); resistenza alla temperatura: continua da -40 °C a + 80 °C (UNI EN 1109, UNI EN 1296 e UNI EN 1297); conducibilità termica dichiarata: 0,04 W/mK (UNI EN ISO 10456); resistenza allo strappo trasversale: 200 N (UNI EN 12310-1); resistenza allo strappo longitudinale: 200 N (UNI EN 12310-1).

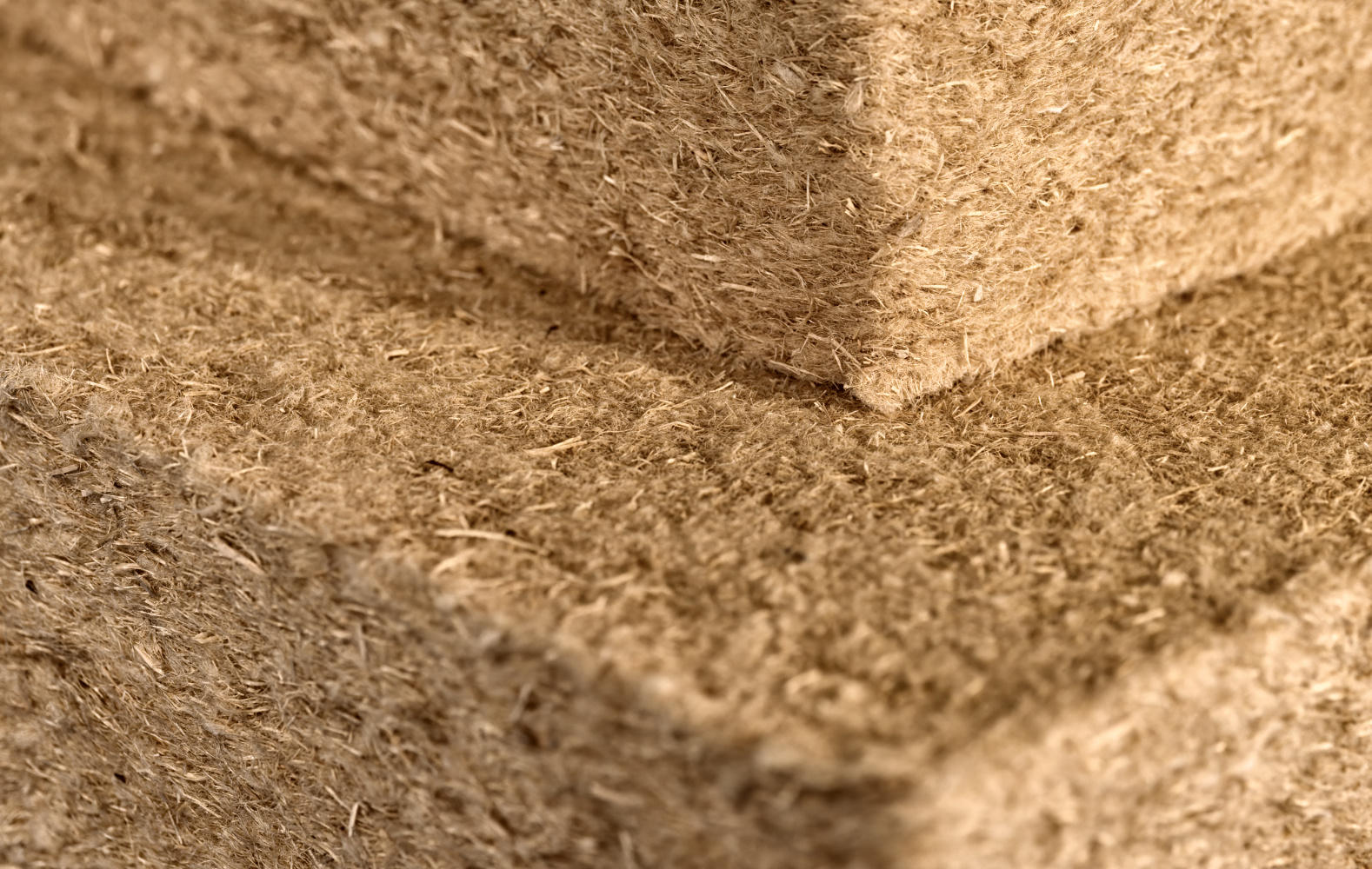

NATURAFLEX > composizione pannello: 90 % pura fibra di legno, 3% fibre di rinforzo sintetiche, 7% additivo protezione antincendio in forma di solfato di ammonio; dimensioni pannelli: 1.220 x 575 mm; spessore: 40, 60, 80, 100, 120, 140, 160, 180, 200 mm; densità: ca. 60 kg/m³ (UNI EN 13171); capacità termica massica: 2.100 J/kgK (UNI EN ISO 10456); permeabilità al vapore acqueo (µ): ≤ 2 (UNI EN 1015-19); comportamento al fuoco: E (EN 13501); conduttività termica dichiarata: 0,036 W/mK (UNI EN 12667 e UNI EN 12939); certificazioni: Biosafe e conforme ai criteri ambientali minimi (CAM).
GUTEX MULTIPLEX-TOP > dimensioni pannello: 2.500 x 750 x 22/35 (SP) mm; profilo perimetrale: incastro maschio-femmina su tutti e quattro i lati; composizione: legno di conifere (abete bianco e rosso della Foresta Nera) per circa il 95% in peso, additivato con 4,0% di resina PUR e 1,5% di paraffina per l'idrorepellenza; densità nominale (ρ): ca. 220 kg/m³ - UNI EN 13171 (alta densità per sfasamento termico); conduttività termica dichiarata: 0,045 W/(m·K) (UNI EN 12667 e UNI EN 12939); capacità termica massica: 2.100 J/kgK (UNI EN ISO 10456); resistenza alla diffusione del vapore acqueo (µ): 3 (UNI EN 1015-19); resistenza a compressione: ≥ 200 kPa (UNI EN 826); resistenza a trazione perpendicolare (TR): ≥ 30 kPa (UNI EN 1607); assorbimento d’acqua a breve termine: ≤ 1,0 kg/m² (UNI EN ISO 16535); resistenza al passaggio dell’aria: ≥ 100 kPa ⋅ s/m² (UNI EN 29053 e UNI EN 13171); comportamento al fuoco: E (EN 13501); sostenibilità: certificato Natureplus, conformità ai requisiti CAM, materiale proveniente da foreste PEFC.
STAMISOL ADVANCED PACK 350 > supporto interno in tessuto di poliestere (PET), rivestimento esterno in cloruro di polivinile (PVC); comportamento al fuoco: E (EN 13501); spessore dello strato d’aria equivalente alla diffusione: 1,0 m (UNI EN 1931); resistenza alla diffusione: -1,3 m²*hPa/mg (UNI EN 1931); densità della corrente di diffusione: -255 g/m²d (UNI EN ISO 12572); resistenza alle intemperie: 12 mesi; peso totale: 350 g/m²; resistenza allo strappo longitudinale/trasversale dopo l’invecchiamento: 1.330/570 N/5 cm (UNI EN 12310-1); flessione a freddo: -40 °C; resistenza alla temperatura: continua da -40 °C a + 80 °C (UNI EN 1109, UNI EN 1296 e UNI EN 1297); temperatura di saldatura: - 250 °C; valore sD: <= 1,0 m (UNI EN ISO 12572); resistenza ai raggi UV: continuo; resistenza al passaggio dell’acqua: W1 (EN 1928); resistenza allo strappo da chiodo: 225/225 N (UNI EN 12310-1); resistenza alla penetrazione d’acqua statica: > 1.500 mm (UNI EN ISO 20811).
Le lavorazioni devono attenersi scrupolosamente al progetto esecutivo e alle disposizioni tecniche del Direttore dei Lavori o della Committenza, conformandosi nella loro realizzazione, a tutte le prescrizioni contenute contrattualmente nel capitolato d'appalto.
Sono esclusi dal prezzo la struttura portante del tetto (travi portanti e travetti in legno, travi in acciaio, solai inclinati in cemento armato) inclusi gli eventuali tavolati lignei fissati alla struttura, l’applicazione di membrana impermeabilizzante non infiammabile STAMISOL SAFE ONE a protezione della copertura sotto i pannelli fotovoltaici, gli elementi di raccordo per tubo di ventilazione per garantire la massima tenuta dell’impermeabilizzazione, la fornitura e posa dei listoni di ventilazione a interasse costante di ca. 60 cm con fissaggio meccanico definitivo mediante viti adatte al tipo di struttura, la fornitura e posa della controlistellatura in legno parallela alla linea di massima pendenza del tetto, mentre s'intendono compresi nel prezzo la fornitura ed il trasporto dei materiali a piè d'opera, l'esecuzione di tutte le lavorazioni a regola d'arte, il sopralluogo preventivo per la valutazione delle condizioni dell'area oggetto dell'intervento, il controllo che il supporto di posa sia perfettamente coeso, aderente, solido, stabile, liscio, stagionato, asciutto, privo di contaminanti, sali dannosi, bitume, olio, crepe e/o malformazioni, libero da detriti ed asperità che ne compromettano la perfetta aderenza con lo stesso, la posa della membrana freno al vapore INTELLO PLUS parallelamente alla linea di gronda o secondo la pendenza del tetto, il fissaggio provvisorio del telo mediante graffe zincate larghe almeno 10 mm e lunghe minimo 8 mm posizionate esclusivamente nella zona del sormonto con interasse di 10-15 cm, la predisposizione dei risvolti perimetrali lasciando una sovrapposizione di ca. 4 cm lungo pareti o elementi adiacenti per la successiva sigillatura, il sormonto dei teli per almeno 10 cm mantenendo quello a monte sopra quello a valle, l’applicazione di nastratura con nastro adesivo TESCON VANA con supporto in feltro, la copertura dei punti metallici con stesura di nastro sigillante, l’incollaggio dei lembi perimetrali di 4 cm alle pareti laterali o a componenti passanti (camini, sfiati di ventilazione) utilizzando il sigillante universale ORCON, la sigillatura delle tubazioni, condotti di ventilazione o passaggi di cavi con gli appositi manicotti flessibili ROFLEX o KAFLEX, la posa di striscia aggiuntiva della membrana al centro dell’eventuale linea di colmo per una larghezza di ca. 40 cm, il fissaggio finale della chiusura del colmo mediante graffatura dei bordi esterni e sigillatura ermetica successiva dell’intero perimetro con nastro adesivo, la posa dello strato flessibile in fibra di legno NATURAFLEX tra i travetti in legno avendo cura di accostare i pannelli a giunti uniti garantendo lo sfasamento longitudinale degli stessi, il controllo della planarità dei pannelli in fibra di legno precedentemente posati, la pulizia con rimozione della polvere di legno e residui da taglio, la posa dei pannelli GUTEX MULTIPLEX-TOP accostandoli tra loro sfruttando il profilo perimetrale maschio-femmina, la stesura del telo STAMISOL ADVANCED PACK 350 partendo dal basso verso l’alto parallelamente alla linea di gronda, il fissaggio della membrana con graffe metalliche nella parte alta del telo dove è prevista la successiva sovrapposizione, la formazione dei sormonti dei teli per una larghezza di almeno 10 cm, l’applicazione della colla speciale STAMISOL STAMCOLL N55 sul sormonto con il metodo a freddo (in alternativa si può adottare il metodo a caldo tramite saldatura dei sormonti utilizzando l’apparecchio Leister con ugello piatto da 20 mm esercitando pressione con un rullino per fondere il rivestimento in PVC della membrana), l’applicazione del nastro continuo in corrispondenza dei fissaggi dei listoni di ventilazione, l’esecuzione dei risvolti della membrana sottotegola direttamente all’interno del canale di gronda, la sigillatura di camini, lucernari o raccordi verticali utilizzando pezzi speciali di membrana eseguiti su misura e saldati a caldo o incollati stabilmente con STAMCOLL N55, la presentazione dei campioni richiesti dalla Direzione Lavori prima della fase esecutiva, il rispetto della marcatura CE per i prodotti da costruzione prevista dalla Direttiva 89/106/CEE recepita dal DPR 21.04.93 n. 246, la verifica da parte della D.LL. che gli interventi di posa siano eseguiti esclusivamente da personale specializzato ed autorizzato, tutti gli oneri connessi con l’applicazione e la gestione fino all'ultimazione lavori, tutte le prestazioni e somministrazioni occorrenti fino al controllo con ispezione finale, i materiali accessori e di consumo, la minuteria e gli sfridi senza che questi vengano compensati a parte, gli oneri per le preventive prove di qualità di tutti i materiali forniti, la consegna completa della documentazione tecnica del prodotto, le opere provvisionali, la pulizia dell'area oggetto dell'intervento con l'asportazione di detriti e materiale di risulta, il trasporto delle macerie al piano di carico con lo sgombero e trasporto alle pubbliche discariche, i corrispettivi per diritti di discarica, nonché ogni altra prestazione accessoria occorrente per eseguire l'opera a regola d'arte.
