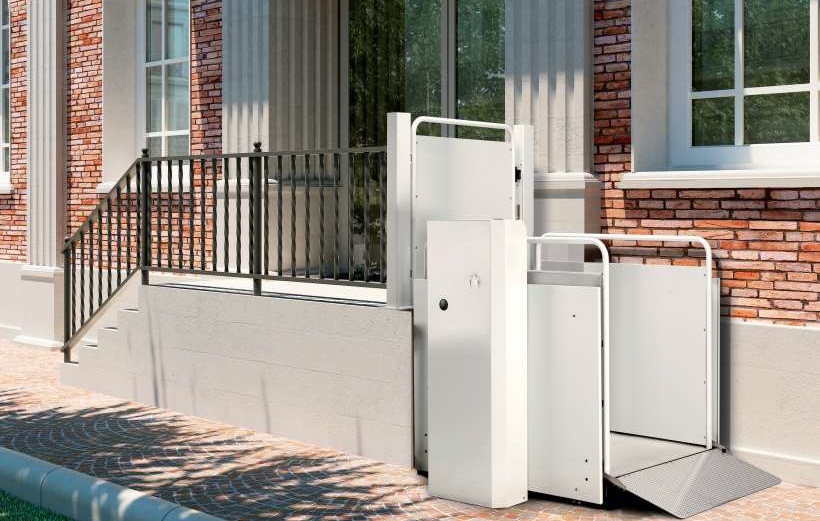

Piattaforma elevatrice VIMEC mod. SILVER cod. art. S08, con corsa verticale massima pari a 1.000 mm, portata massima 400 kg e con dimensioni pedane 1.250 x 850, 1.400 x 1.120/1.250 mm.

Fornitura e posa di piattaforma elevatrice elettrica mod. SILVER cod. art. S08 per il superamento di un dislivello massimo di 1.000 mm, a persone in carrozzina con limitata capacità motoria, da installarsi sia all’interno che all’esterno dell’edificio e composta da struttura trattata con cataforesi in acciaio verniciato, , vano motore dotato di pulsantiera, pedana ricoperta di lamiera in alluminio antiscivolo, comandi a uomo presente sia a bordo che ai piani, pulsante di emergenza a bordo collegato con allarme acustico, chiave estraibile sui comandi di bordo, circuito ausiliario a 24 Vcc, serrature elettriche, paracadute con chiocciola di sicurezza, sblocco porta con chiave triangolare, soffietto anticesoiamento, pulsantiera di bordo e di piano completa di chiave per abilitazione chiamata, discesa manuale di emergenza in caso di blackout, autolivellamento al piano, pulsante di piano antivandalo 50 x 50 mm con indicazioni braille e retroilluminazione blu, sbloccaggio di emergenza delle porte dall’esterno tramite apposita chiave.

Il prodotto dovrà avere le seguenti caratteristiche tecniche e applicative peculiari > corsa massima: 1.000 mm; portata massima: 400 kg; versione standard: corsa verticale 800 mm, pedana 1.250 x 850 mm; versione large: corsa verticale 1.000 mm, pedana 1.400 x 1.120 mm; versione extralarge: corsa verticale 1.000 mm, pedana 1.400 x 1.250 mm; tipologia sbarco: destra, sinistra, rettilineo e a 90°; colore verniciatura: RAL 7040; dislivelli (mm): 800 e 1.000 mm; velocità massima: 0,04 m/sec; potenza motore: 2.2 Kw; tensione di linea: 230 V ± 5%, AC - 50 Hz monofase; peso complessivo: 330 kg; condizioni ambientali di servizio: -10°C/+40°C; conformità: Direttiva Europea 2014/30 Compatibilità Elettromagnetica, Direttiva Europea 42/2006 Direttiva Macchine, norma D.Lgs. 17 dd. 19.02.2010.

L’esecuzione in opera dovrà essere conforme a quanto contenuto nel progetto esecutivo nel rispetto delle indicazioni, prescrizioni e disposizioni tecniche del Direttore dei Lavori.

Sono esclusi dal prezzo la formazione del basamento e delle eventuali murature portanti laterali, la porta e cancelletto automatici e sbarco a 90°, le pareti e cancello in policarbonato fume, i radiocomandi, la colonnetta per comandi a distanza, corpo esterno e cancello di sbarco in acciaio inox AISI 316, la rampa fissa per migliorare l’accesso alla pedana qualora la pendenza della rampa stessa risultasse eccessiva, gli oneri relativi alla costruzione della linea elettrica dedicata fino al quadro Vimec con conduttori di sezione minima di 2,5 mm² sezionabile con interruttore magnetotermico differenziale di portata nominale di 8A, la messa a terra con cavo da 2,5 mm² per l’alimentazione della macchina, le assistenze murarie, l’adempimento degli obblighi prescritti dal D. Lgs. 81 del 09.04.2008 (parte di competenza dell’acquirente/committente), il collaudo statico al fine di garantire la resistenza della struttura portante, mentre sono compresi le eventuali modifiche al vano, lo scarico dell’acqua prima della consegna dell’impianto elevatore, l’eliminazione di sporgenze o riseghe sul piano di sbarco e di appoggio del cancello, gli attacchi con staffe di ancoraggio o in alternativa con tasselli meccanici/chimici o con castelletto metallico, la verifica dell’idoneità dei supporti per il fissaggio della piattaforma elevatrice, la verifica dei piombi e della messa in bolla delle strutture preesistenti, il controllo della corrispondenza di tutte le quote esecutive, la fornitura ed installazione dei materiali necessari al funzionamento, il trasporto dei materiali a pie d'opera, la formazione e controllo dei livelli di riferimento con il tracciamento preventivo, il montaggio completo dell’impianto conforme alle disposizioni di legge, il comando di sicurezza con interruttore che consenta la possibilità di fermare la piattaforma in movimento da tutti i posti di comando, le sicurezze elettriche a norme CEI con idonea protezione degli impianti dagli agenti atmosferici (piattaforma installata all’esterno), la messa a terra di tutte le masse metalliche, l’interruttore differenziale ad alta sensibilità, il limitatore di velocità, tutti gli altri sistemi di sicurezza obbligatori a norma di legge, tutte le prestazioni di mano d'opera, l’idonea documentazione da presentare alla D.L. per la preventiva accettazione e dalla quale risulti il tipo prescelto e le caratteristiche richieste, le targhette indicative, le istruzioni d'uso e di manutenzione, gli eventuali ritocchi di finitura alle pareti laterali, gli allacciamenti elettrici, il collaudo finale, la dichiarazione di conformità CE, la protezione provvisoria di pavimenti e pareti se presenti prima dell’installazione, gli eventuali ponteggi interni fino ad un’altezza di 3,5 m, la pulizia del vano con l'asportazione dei detriti e polvere, le opere provvisionali, il trasporto delle macerie al piano di carico con lo sgombero e trasporto alle pubbliche discariche, i corrispettivi per diritti di discarica, nonché ogni altra prestazione accessoria occorrente per eseguire l’opera a regola d’arte.
