Cod. prodotto

VENTIZA FLOOR REK250 - 140022
Linea
Sistema di ventilazione meccanica controllata a doppio flusso con recupero di calore e filtrazione meccanica dell'aria.

Descrizione sintetica

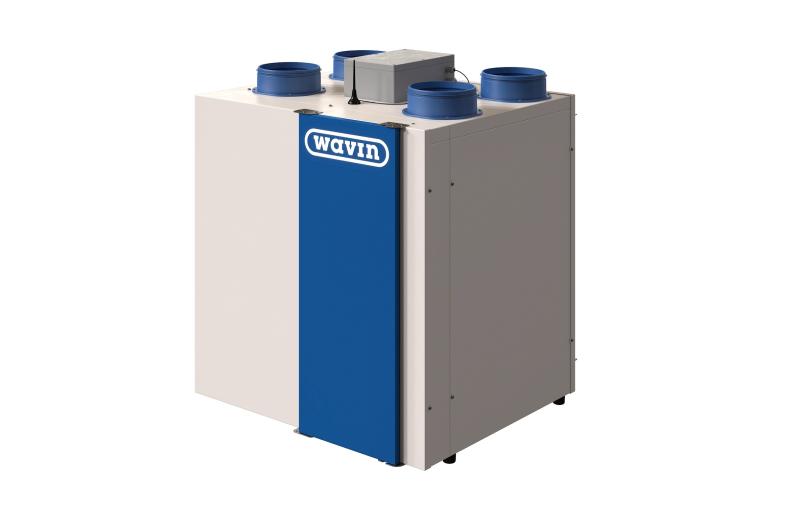

Sistema di ventilazione meccanica controllata a doppio flusso Wavin Mod. VENTIZA FLOOR REK250 cod. 140022 con recupero di calore, filtrazione meccanica dell’aria, scambiatore sensibile e portata massima di 220 m³/h, adatto per installazione a basamento o a parete.

Voce di Capitolato

Sistema di ventilazione meccanica controllata a doppio flusso Wavin Mod. VENTIZA FLOOR REK250 cod. 140022 con recupero di calore, filtrazione meccanica dell’aria, scambiatore sensibile e portata massima di 220 m³/h, adatto per installazione a basamento o a parete.
Fornitura e posa di unità di ventilazione meccanica controllata VENTIZA FLOOR REK250 cod. 140022, compatta verticale, bidirezionale, installabile a pavimento o a parete, con recupero di calore, a bassissimo consumo energetico, ad elevata filtrazione ed efficienza termica, adeguatamente insonorizzata, adatta per il ricambio dell’aria in ambienti residenziali, con autoregolazione automatica del flusso d’aria, ad installazione immediata grazie alla migliore accessibilità ai componenti e la più facile manutenzione dei filtri, completa di struttura autoportante in EPS a tenuta con mantello esterno in acciaio, punto di ripresa di aspirazione dell’aria viziata ed esausta dell’ambiente, sistema di estrazione filtri e drenaggio condensa, punto di espulsione dell’aria dopo il passaggio nello scambiatore interno, punto di presa dell’aria esterna purificata tramite il passaggio attraverso appositi filtri e successivamente riscaldata nella stagione invernale e raffrescata in quella estiva tramite lo scambiatore di calore, punto di mandata dell’unità, recuperatore di calore di tipo sensibile in controcorrente in polipropilene (assicura un’altissima efficienza di recupero unita ad una valida igienicità di funzionamento), sezione di by-pass automatico comandato da valvola motorizzata che consente il free-cooling dell’ambiente, vasca di raccolta della condensa creatasi dallo scambiatore collegata a mezzo sifone alla rete di scarico, ventilatori tipo plug fan con motori elettronici EC brushless ad elevata efficienza e basso livello sonoro, celle filtranti piane in fibra sintetica classe Coarse > 65% secondo ISO 16890 (ex G4), sistema di regolazione wireless con comando 4 funzioni di serie cod. 140910.
Il prodotto deve rispettare le seguenti caratteristiche tecniche peculiari > dimensioni: 600 (L) x 684 (H) x 403 (P) mm; peso: 37 kg; portata d’aria massima: 220 m³/h; pressione statica utile: 100 Pa; efficienza recupero termico (aria rinnovo a 7 °C, aria espulsione a 20 °C con 37% di UR): 85,8 % - EN 13141-7:2010); potenza nominale: 56 W; corrente nominale: 0,41 A; tensione: 230 V; frequenza: 50 Hz; nr. velocità: 3 +(1 booster); filtro di serie: Coarse > 65% secondo ISO 16890 (ex G4); potenza elettrica complessiva alla massima portata: 112 W; livello di potenza sonora: 57,4 dB(A); portata di riferimento: 154,8 m³/H (EN 13141-7:2010); differenze di pressione di riferimento: 50 Pa; SPI potenza assorbita specifica: 0,328 W/m³/h (EN 13141-7:2010); percentuale massima di trafilamento interno: 1,3% (EN 13141-7:2010); percentuale massima di trafilamento esterno: 1,2% (EN 13141-7:2010).
Le lavorazioni devono rispettare scrupolosamente quanto contenuto nel progetto esecutivo, in conformità alle disposizioni tecniche del Direttore dei Lavori o della Committenza, ed in quanto stabilito contrattualmente nel capitolato speciale d'appalto.
Sono esclusi dal prezzo il sistema di distribuzione dell’aria con tubi circolari in lamiera zincata o flessibili in alluminio, le tubazioni interne ed esterne di collegamento all’unità, i raccordi, curve speciali, fascette, collari, manicotti, riduzioni concentriche, serrande, gli isolamenti termici a copertura di tutti i percorsi delle tubazioni, la formazione dei due fori a parete del diametro di 160 mm secondo quanto indicato nel progetto esecutivo, il filtro opzionale ePM1 > 65% secondo ISO 16890 (ex F7) su aria esterna, il comando utente wireless dotato di display, mentre sono compresi nel prezzo la fornitura ed installazione dei materiali necessari in conformità alla norma vigente, il trasporto dei materiali a piè d'opera, i cablaggi ed il cavo elettrico d’alimentazione, l’installazione dell’unità a regola d’arte con il controllo dei livelli di riferimento e della sua posizione precisa (nel caso di posizionamento contro la parete è previsto il fissaggio tramite apposite staffe in acciaio), il collegamento delle tubazioni interne ed esterne sulla parte superiore dell’unità, la realizzazione delle opportune connessioni elettriche e aerauliche, il dispositivo di protezione automatica antigelo (riduce temporaneamente l’immissione di aria esterna nel caso di rischio di congelamento dello scambiatore), il comando a 4 funzioni wireless REK Wifi cod. 140910, l’antenna REK Wifi cod. 140921, il collegamento allo scarico condensa tramite apposito sifone accertandosi che la tubazione non abbia impedimenti ed eventuali ostruzioni al fine di permettere il drenaggio evitando la risalita di cattivi odori, la messa a terra mediante specifico cavo, il controllo delle impostazioni di regolazione e del corretto funzionamento, la messa in funzione con il collaudo finale del Centro di Assistenza Tecnica ad impianto terminato e collegato (verifica dei collegamenti elettrici, configurazione del prodotto sulle necessità del cliente, verifica dell’invio e delle ricezioni dei consensi agli altri dispositivi che compongono il sistema, formazione dell’utilizzatore sull’utilizzo del prodotto per le eventuali modifiche dei parametri disponibili per l’utente), la protezione provvisoria di pavimenti e pareti se presenti prima dell’installazione, la pulizia finale con l'asportazione di detriti e materiali di scarto, tutti gli oneri connessi con l’installazione e la gestione fino all’ultimazione lavori, tutte le prestazioni e somministrazioni occorrenti fino al collaudo finale, i materiali accessori e di consumo, la minuteria e gli sfridi senza che questi vengano compensati a parte, gli oneri per le preventive prove di qualità di tutti i materiali forniti, la consegna completa della documentazione tecnica del prodotto, le opere provvisionali, il trasporto delle macerie al piano di carico con lo sgombero e trasporto alle pubbliche discariche, i corrispettivi per diritti di discarica, nonché ogni altra prestazione accessoria occorrente per eseguire l'opera a regola d'arte.
