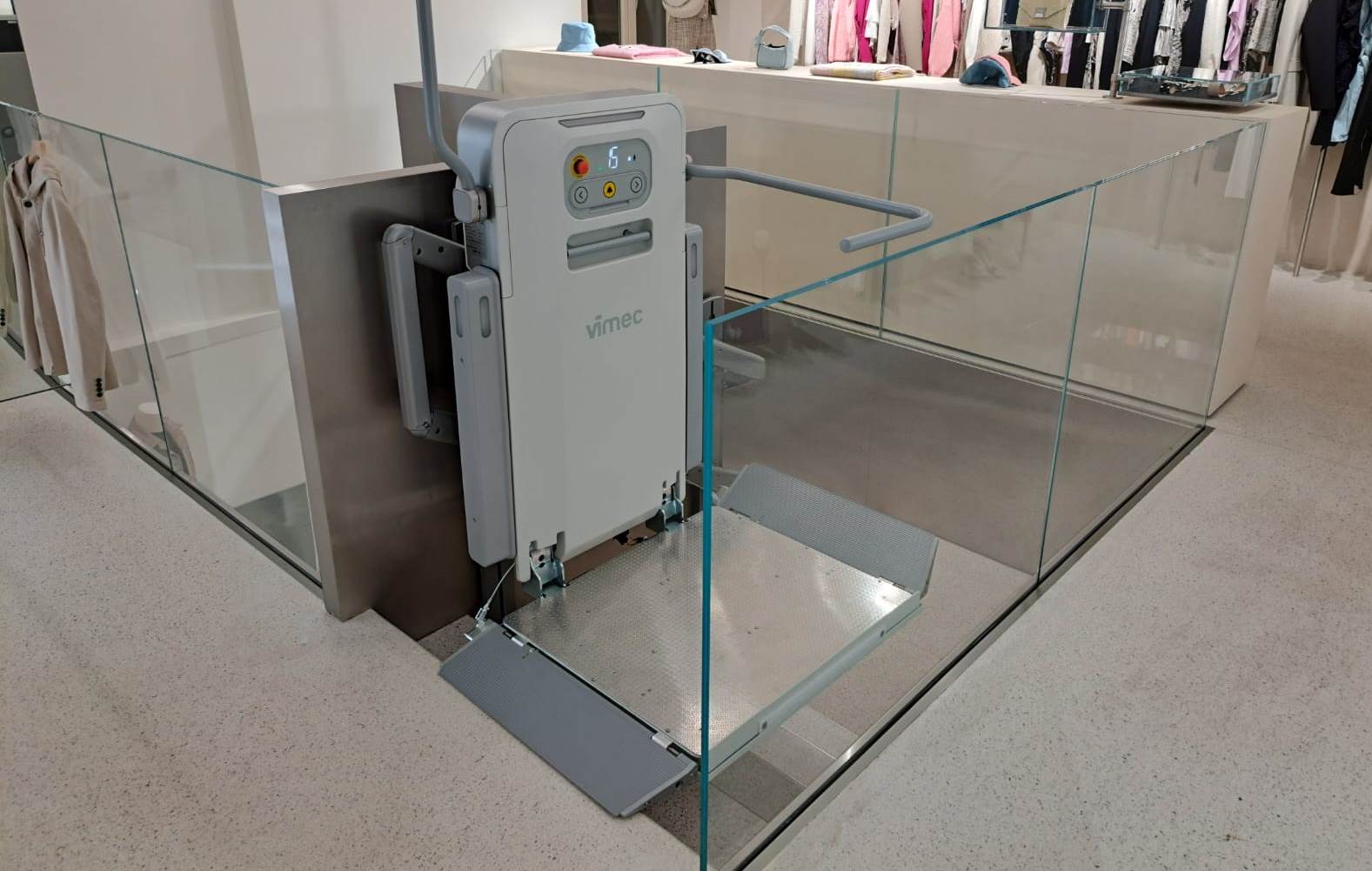

Servoscala dal design innovativo VIMEC mod. V6, ecologico e connesso, con piattaforma per trasporto di persone in carrozzina, adatto per percorsi interni ed esterni rettilinei, con pendenza da 0° a 50° e portata fino a 300 kg.
Servoscala dal design innovativo VIMEC mod. V6, ecologico e connesso, con piattaforma per trasporto di persone in carrozzina, adatto per percorsi interni ed esterni rettilinei, con pendenza da 0° a 50° e portata fino a 300 kg.
Fornitura e posa di servoscala elettrico con pedana mod. V6 silenzioso e completamente automatico, adatto per percorsi rettilinei, personalizzabile tramite cover colorata o rivestita con un wrapping, con comandi ergonomici e pulsanti soft touch, dal design moderno e innovativo, ecologico (95% di materiali riciclabili), dotato di uno speciale sistema basculante con rulli a garanzia di una corsa stabile e priva di sbalzi, installabile sia in ambienti interni che in spazi esterni, idoneo al superamento di un dislivello variabile a seconda della singola richiesta del soggetto utilizzatore (a persone con ridotta o impedita capacità motoria), composto da corpo in alluminio preverniciato con vernice ignifuga autoestinguente (colori standard in bianco papiro o grigio antracite), guida a doppio binario in cataforesi con tubi a sezione ellittica adattabili alla forma e all'andamento della scala e dei pianerottoli, traino con ingranamento positivo di un pignone dentato su guida forata mediante riduttore irreversibile e doppia catena di sicurezza, motore 1,1 Kw posto a bordo con freno elettromeccanico a mancanza di corrente e predisposizione per manovre manuali di emergenza, pedana motorizzata con doppio fondo e sensore anti-schiacciamento (dotata di superficie calpestabile antisdrucciolo, bandelle di raccordo automatico al piano di arrivo, barre di protezione interbloccate motorizzate e richiudibili verso il basso, sistemi anticesoiamento e antiurto, 8 misure a scelta del cliente), maniglione di sostegno, batterie di alimentazione da 24V-18Ah ricaricabili ai piani grazie ad un alimentatore IP65 da 185W, comandi ad azionamento continuo protetti contro le manovre accidentali, pulsantiera di bordo integrata con pulsanti di salita e discesa, chiave di abilitazione magnetica estraibile, pulsante rosso di emergenza, pulsante “campana” di emergenza, display di bordo con indicazione dei piani e del movimento inclusa la segnalazione dei codici di errore, radiocomandi di piano con chiamata e rimando funzionanti a pedana chiusa (dotati di chiave estraibile), segnali visivi informativi con luci a LED, paracadute di tipo meccanico a presa progressiva controllato da microinterruttore di sicurezza a distacco obbligato e comandato da un limitatore di velocità, freno a frizione elettromeccanico di stazionamento, finecorsa elettrici di sicurezza, carrello superiore ed inferiore con sensore antiurto, extra-corsa elettrico e meccanico montato su entrambe le guide (superiore e inferiore), manovra manuale di emergenza in caso di blocco macchina sulla scala, installazione dall'installatore di applicazione MyVimec e per scambiarsi dati con il proprio smartphone.
Il prodotto deve avere le seguenti caratteristiche tecniche e applicative peculiari > colore corpo macchina: bianco RAL 9018 o grigio antracite (RAL 7024); colore guida: grigio antracite (RAL 7024); grado di protezione: IP 44; coefficiente di sicurezza garantito: 2,5 (per la maggior parte dei componenti); pendenza: da 0° a 50°; portata: 300 kg con guida 80x40 mm per pendenze fino a 45°, 250 kg con guida 80x40 mm per pendenze oltre i 45°, 225 kg. con guida 50x30 mm; dimensioni guida: 80x40 mm (per portata fino a 300 kg), 50x30 mm (per portata fino a 225 kg); velocità: 0,10 m/sec (con partenza dolce e rallentamento nelle curve); larghezza minima scala: 990 mm (con 2 curve a 90°, pedana da 750x600 mm e guida 50x30 mm), 1030 mm (con 2 curve a 90°, pedana da 750x600 mm e guida 80x40 mm), 910 mm; dimensioni utili di serie pedana: 750x600/650 mm, 750/800/900x700 mm, 1.000x800/900 mm, 1.250x800 mm; spazio min/max atterraggio pedana: 1090 mm (con pedana 750x600 mm), 1590 mm (con pedana 1.250x800 mm), 1850 mm V6R; ingombro guida sulla scala: 135 mm min. con attacchi di serie e guida 80x40, 215 mm min. con attacchi autoportanti e guida 80x40, 115 mm min. con attacchi di serie e guida 50x30 mm, 195 mm min. con attacchi autoportanti e guida 50x30; ingombro pedana chiusa: 380 mm con guida 50x30 mm, 410 mm con guida 80x40 (accesso laterale); distanza fra le barre: 100 mm; alimentazione batterie: 24 Vdc; conformità: Direttiva Europea 2014/30 Compatibilità Elettromagnetica, Direttiva Europea 42/2006 Direttiva Macchine, norma D.Lgs. 17 dd. 19.02.2010, EN81-40.
Le lavorazioni devono rispettare scrupolosamente quanto contenuto nel progetto esecutivo, in conformità alle disposizioni tecniche del Direttore dei Lavori o della Committenza, ed in quanto stabilito contrattualmente nel capitolato speciale d'appalto.
Sono esclusi dal prezzo i colori e grafiche personalizzabili, il telo protettivo integrale, il gateway per connessione a cloud (IOT), il parapiede di 75 mm a norma EN81-40, l'accesso frontale, il segnale acustico di movimento, le fermate intermedie tra un piano e l'altro, il sedile avvitato, la colonnetta per pulsantiera di piano, i radiocomandi per l'accompagnatore, il sensore con allarme luminoso e acustico di sovraccarico per la pedana 1.250x800 mm, la catena supplementare sorvegliata da micro-switch che entra in funzione allorchè vi sia un allentamento della catena di trazione, la formazione delle linee di allacciamento elettrico sotto traccia da computare separatamente nelle opere inerenti all'impianto elettrico (fino al quadro elettrico riservato per il servoscala) , le prese di corrente al piano alto e/o basso, l'interruttore magnetotermico differenziale di portata nominale 16A e sensibilità 0,03 A, la messa a terra dell'impianto con cavo da 1,5 mm², la predisposizione di un tubo di 30 mm dall'alimentatore fino ad una delle estremità della guida, mentre sono compresi nel prezzo la verifica dell'idoneità dei supporti per il fissaggio dell'intero impianto, l'apposito ancoraggio sul fianco dei gradini con tasselli ad espansione o chimici o sul muro retrostante o alla ringhiera mediante squadrette o tiranti, i piedi autoportanti nel caso non sia previsto alcun fissaggio a muro, la verifica dei piombi e degli allineamenti precisi delle strutture preesistenti, il controllo della corrispondenza di tutte le quote esecutive, la fornitura ed installazione dei materiali necessari al funzionamento, il trasporto dei materiali a piè d'opera, la formazione e controllo dei livelli di riferimento con l'eventuale tracciamento preventivo, il montaggio completo dell'impianto conforme alle disposizioni di legge, il fissaggio delle guide a pavimento, le sicurezze elettriche a norme CEI, tutti i sistemi di sicurezza obbligatori a norma di legge, tutte le prestazioni di mano d'opera, l'idonea documentazione da presentare alla D.L. per la preventiva accettazione e dalla quale risulti il tipo di modello prescelto con le relative caratteristiche richieste, le targhette indicative, le istruzioni d'uso e di manutenzione, gli eventuali ritocchi di finitura alle pareti laterali, gli allacciamenti elettrici tramite cavo di 2 m da collegare alla linea elettrica (tensione consentita 100-300 Vac, l'alimentatore con uscita collegata ad una stazione di ricarica (non deve distare più di 4 mt da una delle due estremità della guida), la verifica da parte della D.LL. che gli interventi di montaggio siano eseguiti esclusivamente da personale specializzato ed autorizzato, la campionatura per la scelta dei materiali e delle tipologie di sostegno da parte della Direzione Lavori, le regolazioni finali per permettere un corretto utilizzo da parte dell'utente, le prove di collaudo e di funzionalità della piattaforma, la protezione provvisoria dei pavimenti e degli elementi presenti all'interno dell'area dell'intervento con posa e relativa rimozione finale di appositi teli protettivi, il collaudo finale, la dichiarazione di conformità CE, le opere provvisionali, la consegna del protocollo di montaggio, l'elaborazione dei disegni esecutivi, la pulizia finale con l'asportazione di detriti e materiali di scarto, tutti gli oneri connessi con l'installazione e la gestione fino all'ultimazione lavori, tutte le prestazioni e somministrazioni occorrenti fino al collaudo finale, i materiali accessori e di consumo, la minuteria e gli sfridi senza che questi vengano compensati a parte, gli oneri per le preventive prove di qualità di tutti i materiali forniti, la consegna completa della documentazione tecnica del prodotto, le opere provvisionali, il trasporto delle macerie al piano di carico con lo sgombero e trasporto alle pubbliche discariche, i corrispettivi per diritti di discarica, nonché ogni altra prestazione accessoria occorrente per eseguire l'opera a regola d'arte.
